Spooler Smart

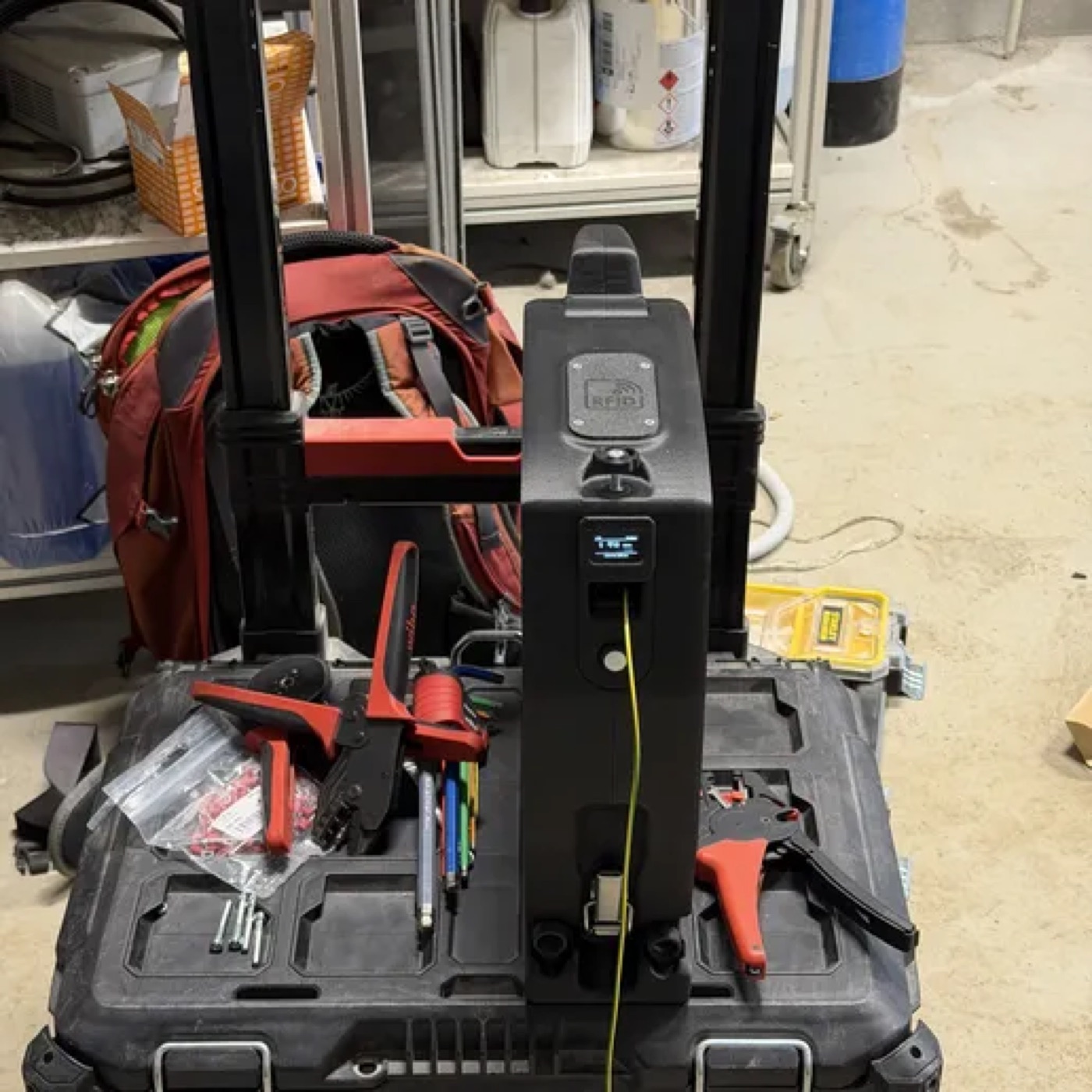

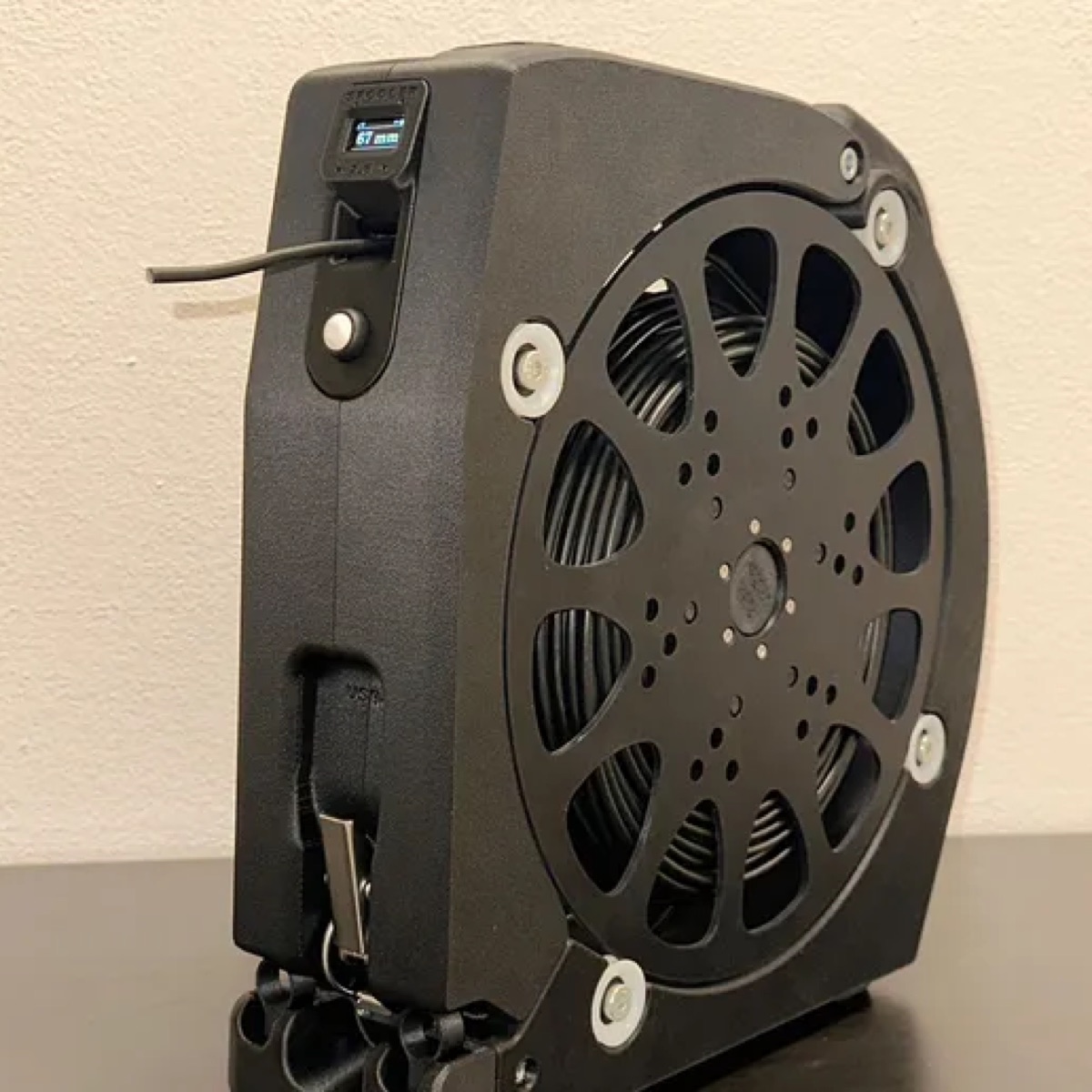

Spooler měří a odměřuje kabel, vede si evidenci zásob a ukládá historii měření. Ovládá se z aplikace pro Android nebo Apple. Většinu dílů vytisknete na 3D tiskárně, k tomu přibývají soustružené a laserem řezané díly, závitové vložky a nakupované součásti jako šrouby a podložky. Tisknout můžete z ASA-CF nebo z materiálu značky Spectrum. Elektroniku, soustružené a laserem řezané díly koupíte na e-shopu.

Cívka má vlastní návod a sestavuje se zvlášť.

Elektroniku (osazenou řídicí desku, displej a snímač) koupíte hotovou v našem e-shopu, stejně jako soustružené a laserem řezané díly.

Co budete potřebovat

Všechny modely STL (ZIP) (3.6 MB) · 🔒 po koupi návodu

Závitové vložky

Většina spojů používá plastové závitové vložky (M3, M4, M5, M6). Vložte je před šroubováním dílů, vždy do dílu, který je uvedený ve výkresu u dané vložky. Počty jsou u každé sestavy níže.

Potom sestavíte hlavu, rolny, tělo a zapojíte elektroniku.

#

Než začnete tisknout a skládat, přečtěte si tuto stránku. Ušetří vám to nejčastější omyly.

Materiál a tisk

• Materiál: ASA-CF, nebo materiál značky Spectrum.
• Tisková plocha: model počítá s plochou 256 x 256 mm. Větší díly jsou rozdělené rybinovými spoji, takže se vejdou i na menší tiskárny. Na desku 256 x 256 mm se bok nevejde celý, tiskne se po částech.
• Závitové vložky: většina spojů používá plastové vložky (M3, M4, M5, M6). Vložte je před šroubováním dílů, vždy do dílu, který je uvedený ve výkresu u dané vložky.
• Díly, které se netisknou: rolny a osa se soustruží, boky cívky se řežou laserem. Hotové koupíte na e-shopu.

Jak číst návod

• Pořadí: kapitoly jdou v pořadí sestavení. Každý krok má nahoře seznam dílů a nakupovaných součástí, které v něm potřebujete.
• Názvy dílů (například 02-01-020a-ROLL) jsou stejné v textu, v kusovníku a v názvech souborů STL. Podle nich díl vždy najdete.
• Kusovník je na začátku návodu: co koupit a kolik kusů. U každého kroku jsou počty zopakované.

#

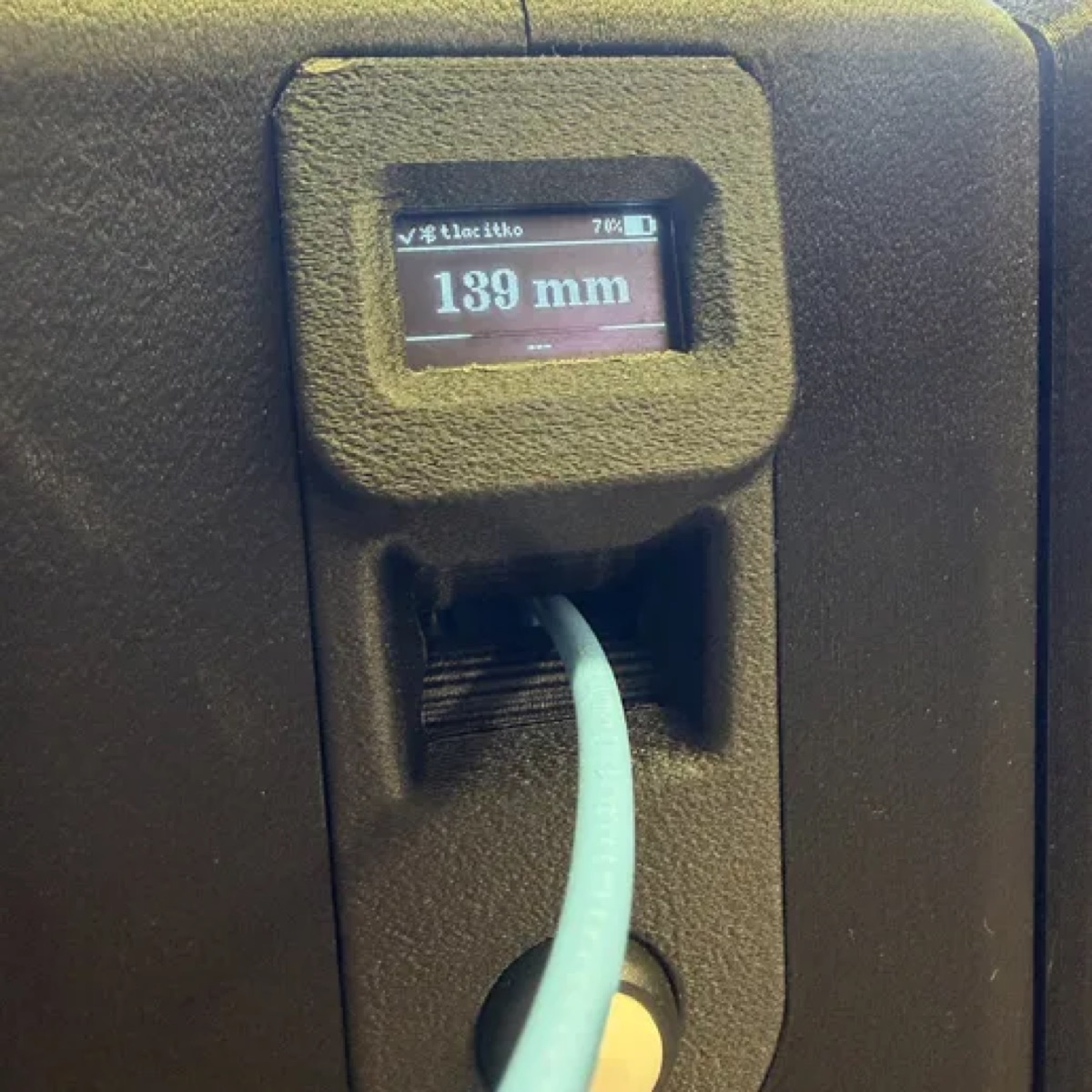

Hlava měří délku kabelu. Kabel prochází mezi rýhovaným kolečkem s magnetem a přítlačnou rolnou. Snímač AS5600 čte pootočení magnetu.

1. Základna, displej, snímač a tlačítko

1. Přišroubujte displej čtyřmi šrouby 2,2x5.
2. Přišroubujte desku AS5600 čtyřmi šrouby 2,2x5 tak, aby ležela nad osou kolečka s magnetem.
3. Vsaďte tlačítko do spodního otvoru a utáhněte matici.

2. Přítlačná svorka

1. Zalisujte dvě M3 vložky do základny.
2. Přišroubujte 02-01-015-PUSHER-CLAMP dvěma šrouby M3x10. Svorku ještě nedotahujte natvrdo, pusher se pod ní vkládá.

3. Přítlak (pusher)

1. Do PUSH-CYLINDER vložte obě ložiska 624-2Z a zasuňte osu 4x40 do vidlice pusheru.
2. Na čep pusheru nasaďte pružinu.
3. Zalisujte M6 vložku do SPRING HOUSING a zašroubujte M6x20. Šroub určuje sílu přítlaku.
4. Vsaďte celek pod PUSHER-CLAMP a dotáhněte svorku.

4. Kolečko enkodéru s magnetem

1. Vložte magnet do MAGNET-HOLDER.
2. Do kolečka vložte ložisko, SPACER a druhé ložisko.
3. Prostrčte M4x40 a zajistěte samojistnými maticemi M4. Kolečko se musí točit bez vůle.
4. Vložte celek do základny tak, aby magnet směřoval k desce AS5600.

#

Rolny nesou cívku: bočnice cívky se do nich zasazují a cívka se na nich otáčí. Jsou stejné u obou verzí zařízení. V každém zařízení jich je osm. Jedna sestava se skládá z hliníkové osy, dvou ložisek 608 a dvou rolen, takže zařízení potřebuje čtyři sestavy, tedy čtyři osy. Osa je soustružená, dlouhá 71 mm, se závitem M8 v délce 15 mm na obou koncích.

Co budete potřebovat

Sestavení

1. Nasaďte podložky a ložiska

Na každou stranu osy nasaďte podložku 8x12 a podložku 8x16, potom ložisko 608-2RS.

2. Nasaďte rolny

Na každé ložisko nasaďte rolnu ROLL. Rolna se musí na ložisku volně otáčet.

3. Zajistěte šrouby

Z obou stran sestavu zajistěte šroubem M8x20 do závitu na konci osy.

Vložení do těla

4. Vložte sestavu do ramene

Vložte hotovou sestavu do ramene podle obrázku. Zkontrolujte, že se obě rolny volně točí.

#

Tělo tvoří dvě poloviny ramen se základnou, přední díl a držáky. Postup má pět kroků.

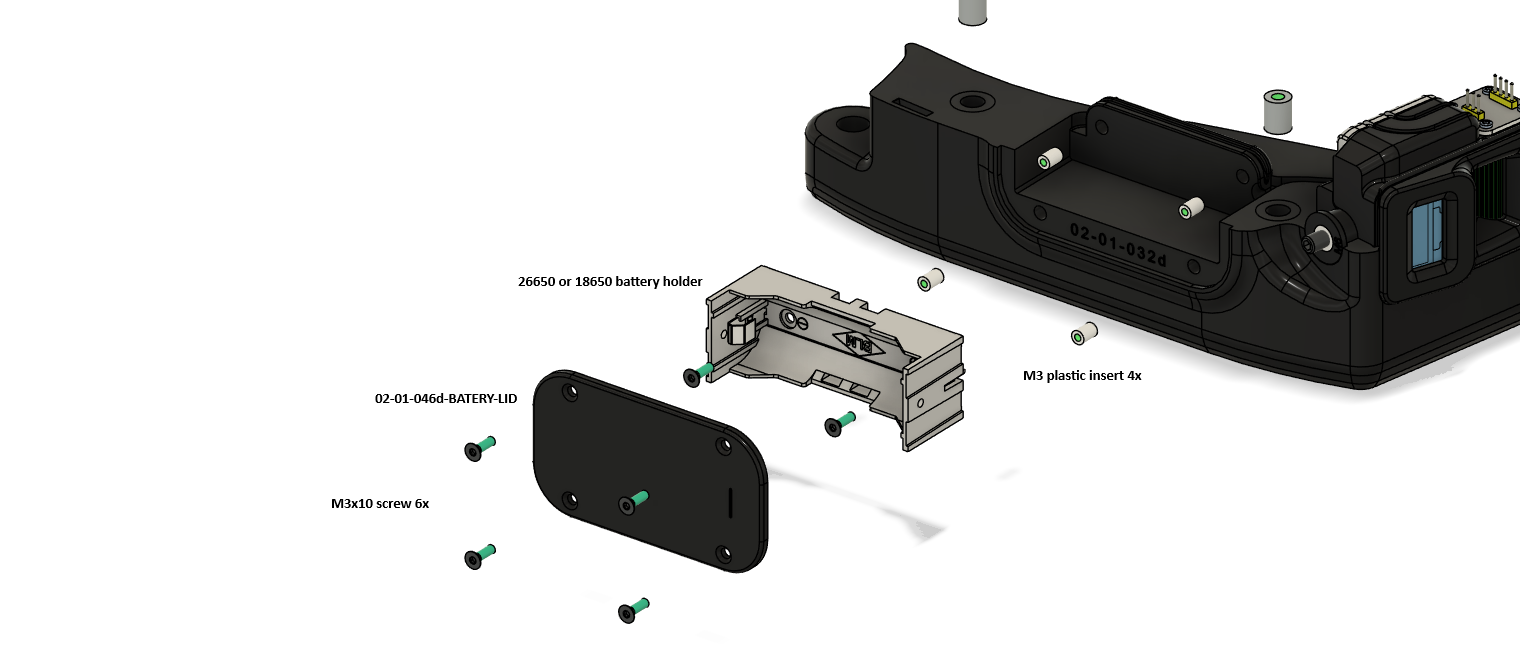

1. Držák baterie

1. Zalisujte M3 vložky v rameni.
2. Přišroubujte držák baterie.
3. Kabely baterie nalepte nebo zajistěte (viz kapitola Elektronika) a nasaďte víčko.

2. Klip

1. Zalisujte dvě M4 vložky.
2. Přiložte 02-01-061-CLIP_BASE-M4-assy a klip K2469 a přišroubujte dvěma šrouby M4x10.

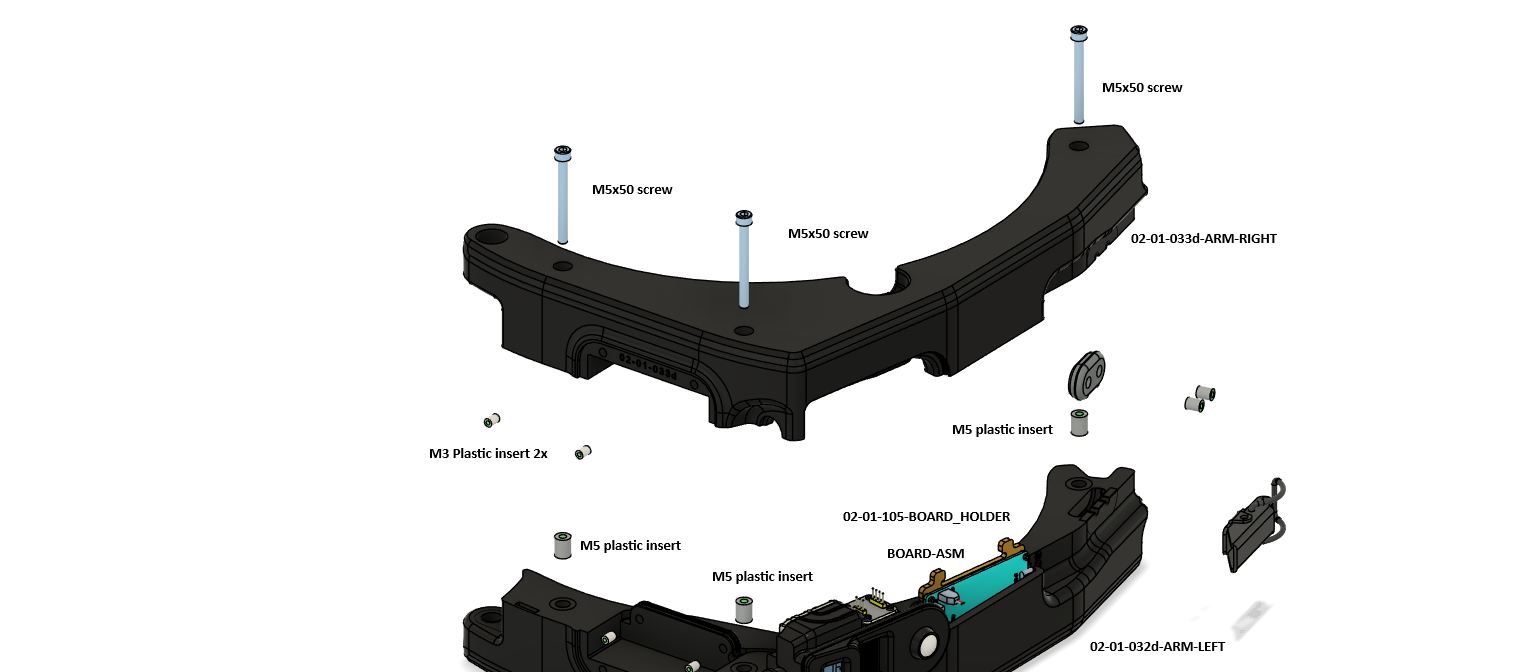

3. Ramena s deskou

1. Zalisujte M5 a M3 vložky.
2. Vložte desku v držáku do ARM-LEFT a zapojte ji, než ramena spojíte.
3. Přiložte ARM-RIGHT a stáhněte třemi šrouby M5x50.

4. Přední díl

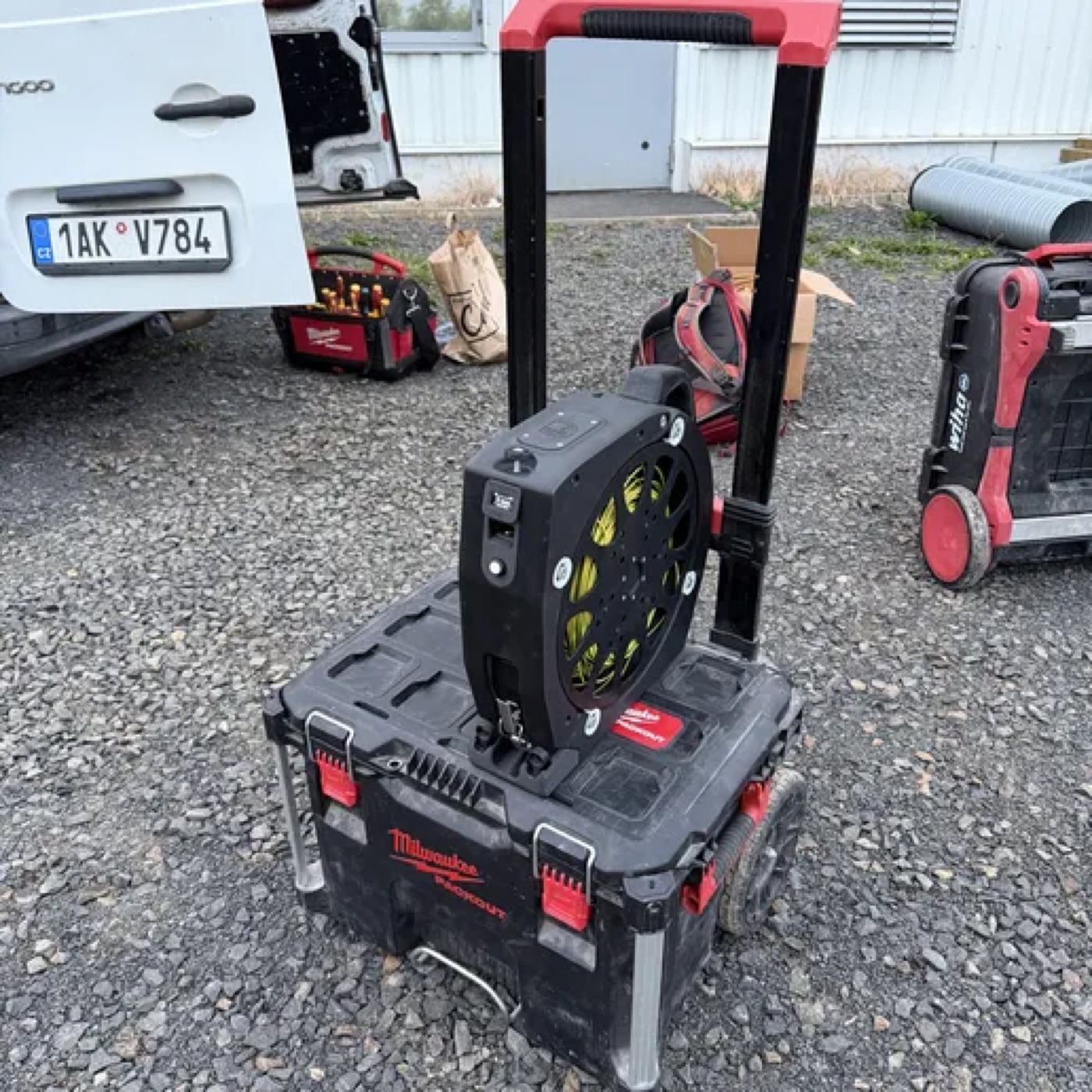

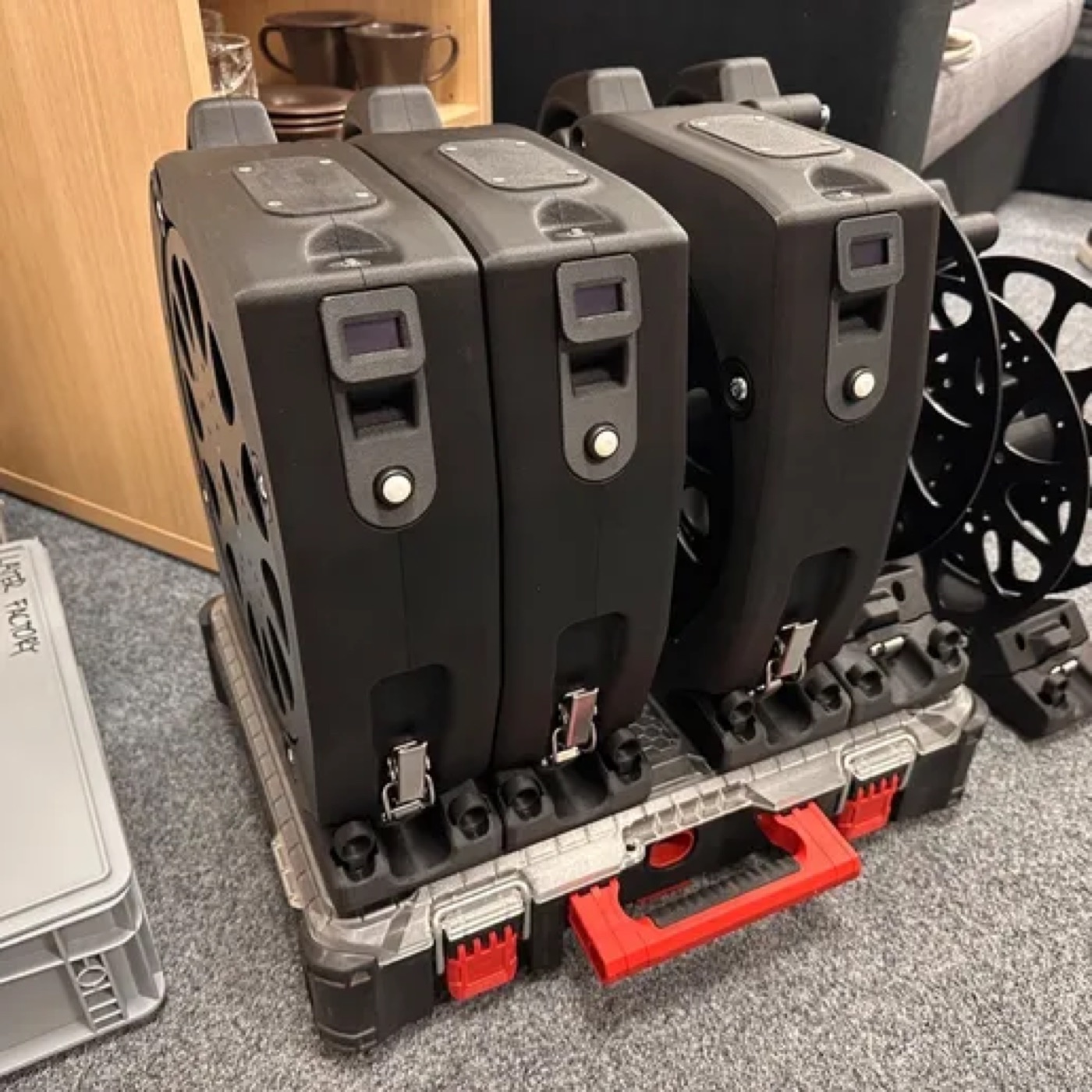

5. Základny a držáky Packout

1. Zalisujte M5 vložky do základen.
2. Přišroubujte každý Packout čtyřmi M5x16 se zapuštěnou hlavou.
3. Spojte základny šrouby M5x20.

#

Řídicí deska nese ESP32, bzučák a USB-C. Do desky se zapojují čtyři konektory.

Vedení kabelů na fotkách

1. Zapojte baterii a vložte ji do držáku. Kabely uložte do kanálku a zafixujte (na fotkách malými kapkami lepidla nebo páskou).
2. Zapojte displej, AS5600 a tlačítko do konektorů desky podle popisu výše.
3. Svazek kabelů vyveďte z hlavy enkodéru do ramene s deskou a dejte mu rezervu pro otevírání.
4. Před uzavřením ramen zkontrolujte, že kabely nejsou skřípnuté ve spoji.

#

Hotovou elektroniku (osazenou řídicí desku, displej a snímač AS5600), soustružené a laserem řezané díly koupíte v našem e-shopu. Rolny a boky cívky jsou tam také. Co zbývá, jsou běžné spojovací díly a tyto součásti:

#
