Návod k sestavení
Cívka
Cívka samostatně: pevná a odnímatelná strana krok za krokem, s díly a videi.
- Kusovník · 6
- Videa · 2
- Aktualizováno 31. 10. 2026
🔒 Návod k sestavení (PDF)🔒 Všechny soubory (ZIP)
Kusovník
| Ks | Položka | Kategorie | Poznámka |
|---|---|---|---|
| 18 | Šroub M3x10, zapuštěná hlava | Šrouby | 12 pevná strana, 6 odnímatelná |
| 1 | Šroub M5x20 | Šrouby | Ohýbač spon |
| 12 | Vložka M3 | Vložky | 6 do pevné strany, 6 do CORE-REM |
| 1 | Vložka M5 | Vložky | Ohýbač spon |
| 1 | Pružina D8,6 / d0,63 / L16 | Mechanika | Tlačítko odnímatelné strany |
| 2 | Boky cívky SIDE-FIX a SIDE-REMOVABLE | Mechanika | Vytisknout, vypálit laserem, nebo koupit |
NávodCívka
Cívka má dvě strany. Pevná strana nese jádro, segmenty a spony. Odnímatelná strana se nasadí na jádro a drží ji pružinové tlačítko. Obě strany se skládají zvlášť, nejdřív pevná, potom odnímatelná. Každá má svou kapitolu.
Co budete potřebovat
| Ks | Tištěné díly | Strana |
|---|---|---|
| 1 | 02-00-104d-CORE-FIX | pevná, jádro |
| 3 | 02-01-025-SEGMENT | pevná |
| 3 | 02-00-106d-CORE-CLIP | pevná, spony |
| 1 | 02-00-108f-CLIP_BENDER | pevná, ohýbač spon |
| 1 | 02-00-105e-CORE-REM | odnímatelná, jádro |
| 1 | 02-00-107e-CORE-BUTTON | odnímatelná, tlačítko |
| 1 | 02-00-109a-BUTTON_HOLDER | odnímatelná, držák tlačítka |
Boky cívky
Cívku tvoří dva boky, SIDE-FIX (pevný, 0,4 kg) a SIDE-REMOVABLE (odnímatelný, 0,3 kg). Každý je kruh o průměru 300 mm a tloušťce 3 mm. Ostatní díly cívky se tisknou vždy.
A. Vytisknout3D modely STL, potřebujete tiskárnu s podložkou 300 mm
Boky jsou k dispozici jako 3D modely: 02-01-001-SIDE-FIX a 02-01-002-SIDE-REMOVABLE. Každý má 300 mm, takže potřebujete tiskárnu s dostatečně velkou podložkou. Na desku 256 x 256 mm se bok nevejde.
B. Vypálit laseremDXF, STEP a výkresy ke stažení, plech 3 mm

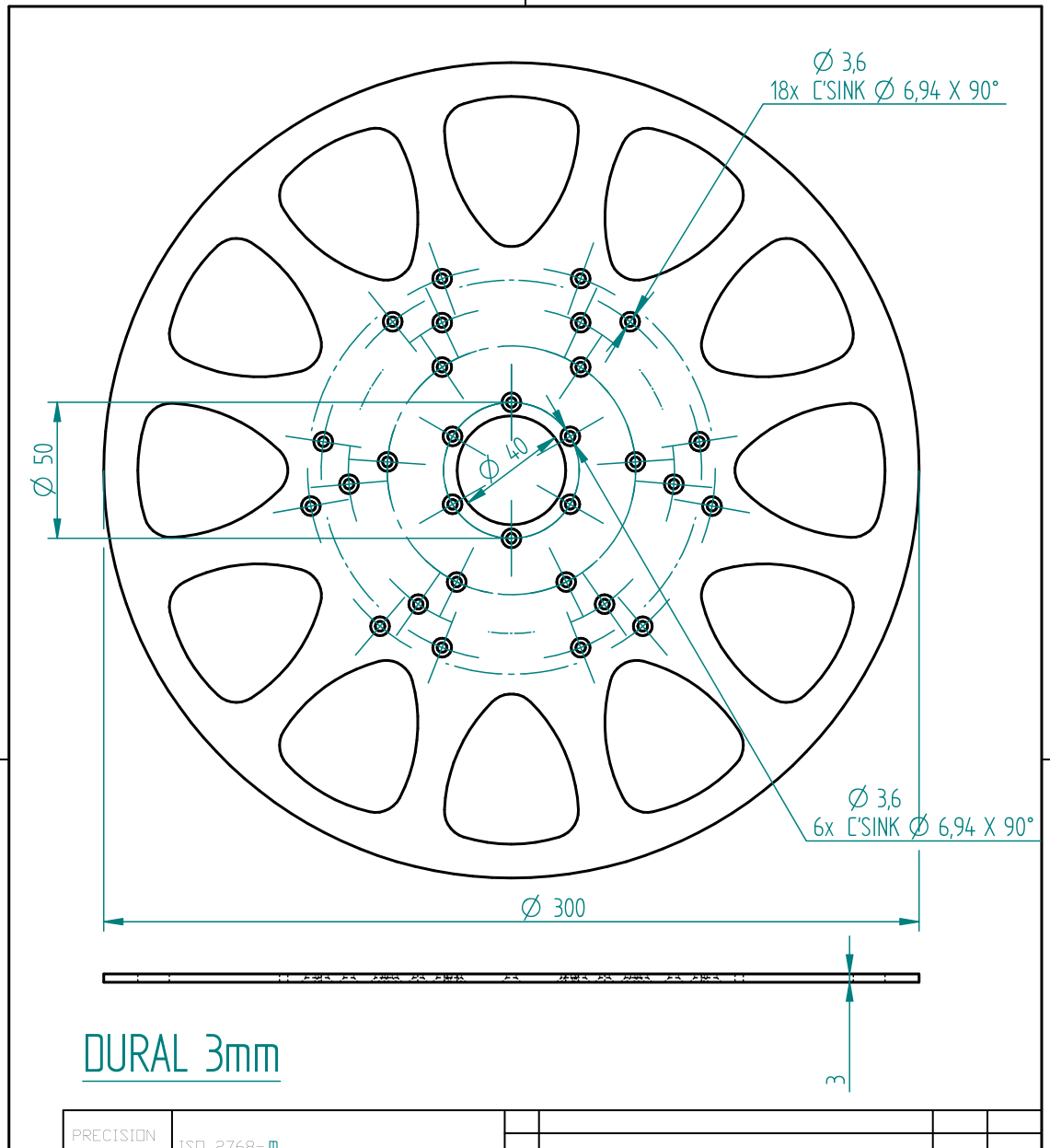

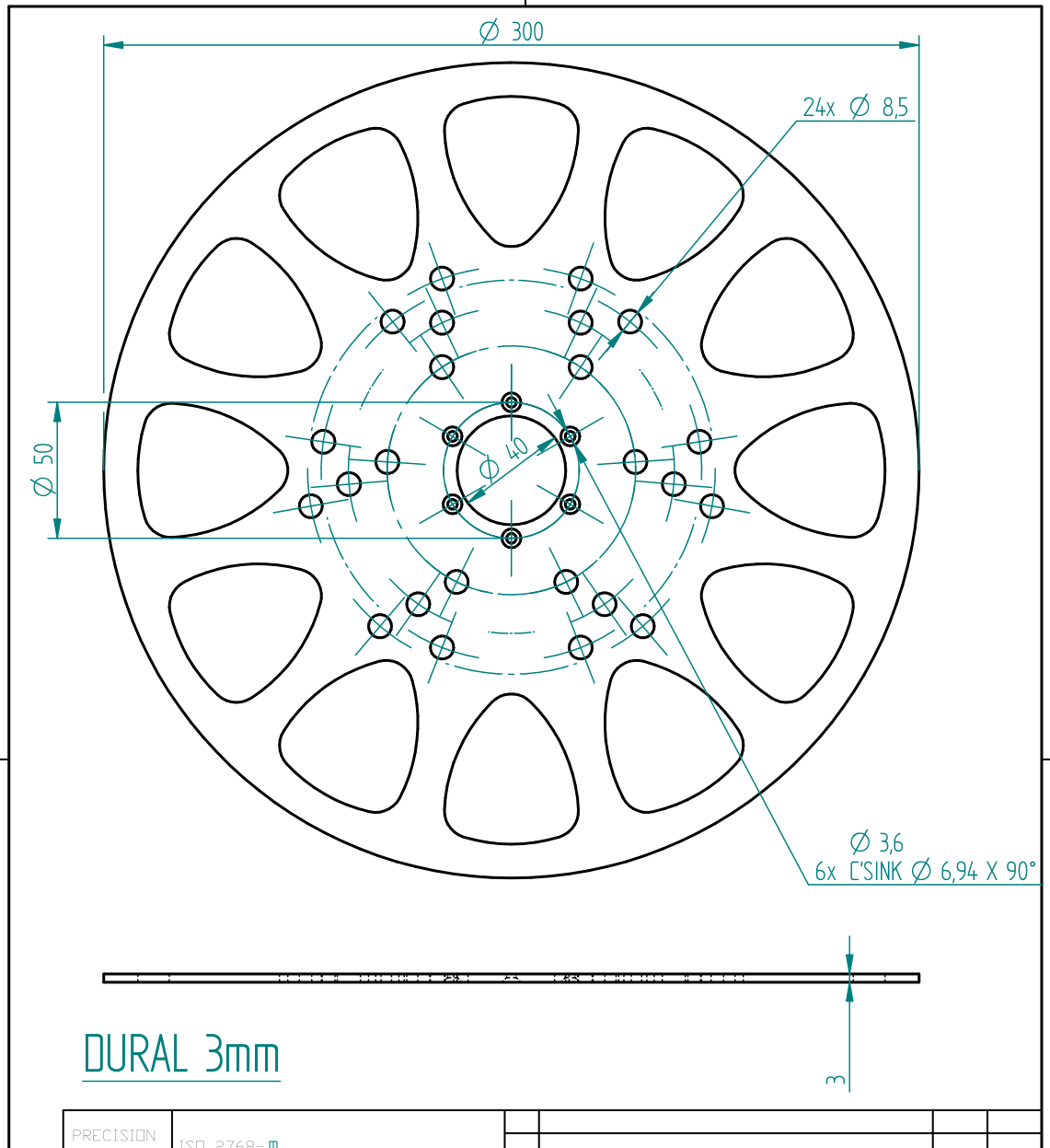

Výkresy jsou pro plech z duralu o tloušťce 3 mm. Bok má v jádru otvor 40 mm a 24 zapuštěných děr Ø 3,6 mm (úhel 90°, Ø 6,94 mm). Soubory pro laser nebo CNC (DXF, STEP a PDF výkresy obou boků) stáhnete zde. Vyřezat je můžete u libovolné laserové služby, například u SendCutSend.
SIDE-FIX: DXFpevný bok, pro laser nebo CNC
SIDE-FIX: STEPpevný bok, 3D model pro CAD
SIDE-FIX: PDF výkrespevný bok, výkres s rozměry
SIDE-REMOVABLE: DXFodnímatelný bok, pro laser nebo CNC
SIDE-REMOVABLE: STEPodnímatelný bok, 3D model pro CAD
SIDE-REMOVABLE: PDF výkresodnímatelný bok, výkres s rozměry
Boky cívky (DXF, STEP, PDF)pro laser nebo CNC
C. Koupit hotovéLakované hliníkové bočnice, sada 2 ks v e-shopu
Lakované hliníkové bočnice (sada 2 ks) jsou v našem e-shopu. Pak SIDE-FIX a SIDE-REMOVABLE nevyrábíte.
Potom sestavíte pevnou stranu a odnímatelnou stranu.
Krok 1Pevná strana
1. Zalisujte M3 vložky do jádra
Zalisujte M3 vložky do spodní strany jádra CORE-FIX. Na animaci jsou vidět tři z nich, celkem jich je šest (ve výkresu jsou označené červeně).
2. Přišroubujte jádro k boku
Nasaďte jádro CORE-FIX do středu boku SIDE-FIX a přišroubujte ho zespodu šrouby M3x10 se zapuštěnou hlavou. Výkres ukazuje 12 šroubů pro celou pevnou stranu.
3. Sestavte ohýbač spon
Do středu jádra vložte M5 vložku, nasaďte CLIP_BENDER a přišroubujte ho šroubem M5x20.
4. Nasaďte segmenty
Nasaďte tři SEGMENT kolem jádra (ve výkresu zeleně).
5. Zasuňte spony
Zasuňte tři CORE-CLIP. Pevná strana je hotová.

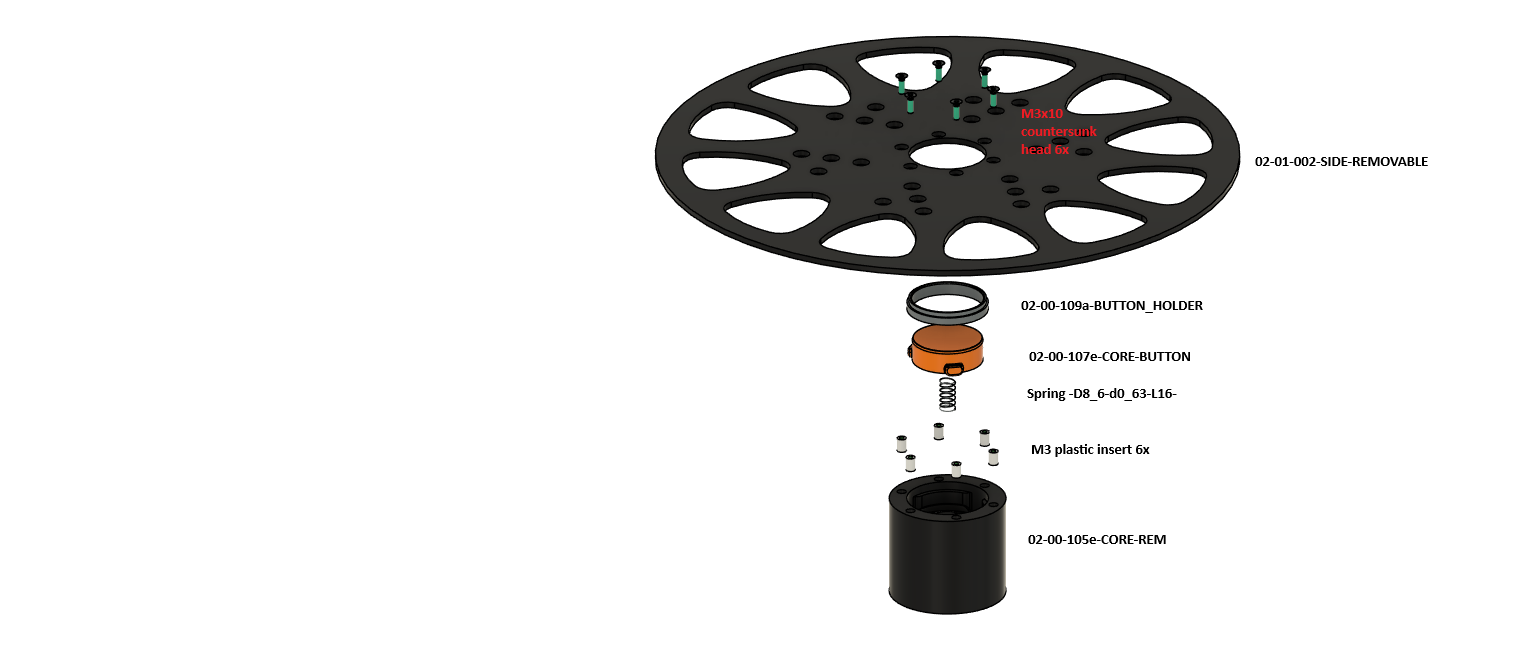

Krok 2Odnímatelná strana
1. Zalisujte M3 vložky do jádra
Zalisujte šest M3 vložek do CORE-REM.

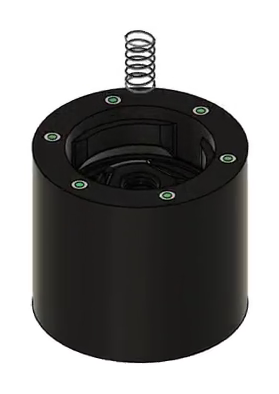

2. Vložte pružinu
Do CORE-REM vložte pružinu.

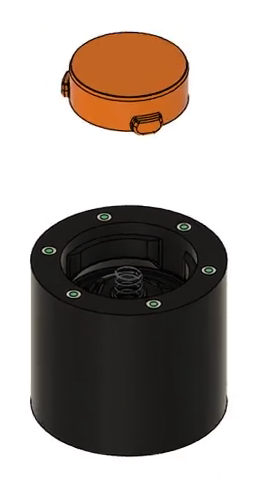

3. Nasaďte tlačítko a držák
Na pružinu položte CORE-BUTTON a zajistěte ho prstencem BUTTON_HOLDER.

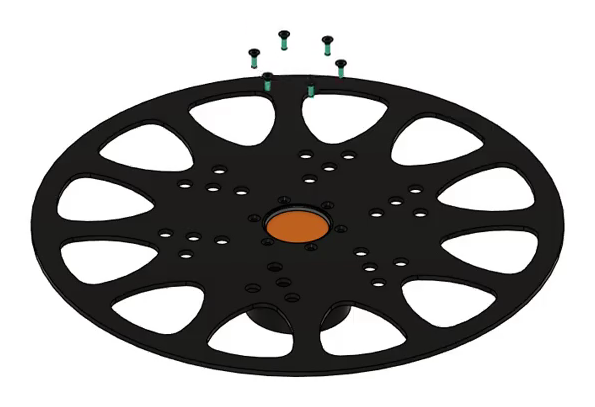

4. Přišroubujte bok
Přiložte SIDE-REMOVABLE a přišroubujte ho šesti šrouby M3x10. Cívka je hotová: pevná strana a odnímatelná strana, kterou drží tlačítko v jádru.
