Krok 4Elektronika

Napájení
vstupUSB-C, ochrana USBLC6
nabíjeníTP4056, 1 A
baterie18650 / 26650, ochrana DW01
výběr zdrojeideální dioda LM66200
3,3 VTPS631000 step-up/down
Řízení a periferie
procesorESP32-C3-MINI-1, nativní USB
I²Cdisplej OLED, RTC MCP7940N
enkodérAS5600 analog, komparátor MCP6546
vstup/výstuptlačítko, bzučák
spínačAP2191 odpojuje periferie

Řídicí deska nese ESP32, bzučák a USB-C. Do desky se zapojují čtyři konektory.

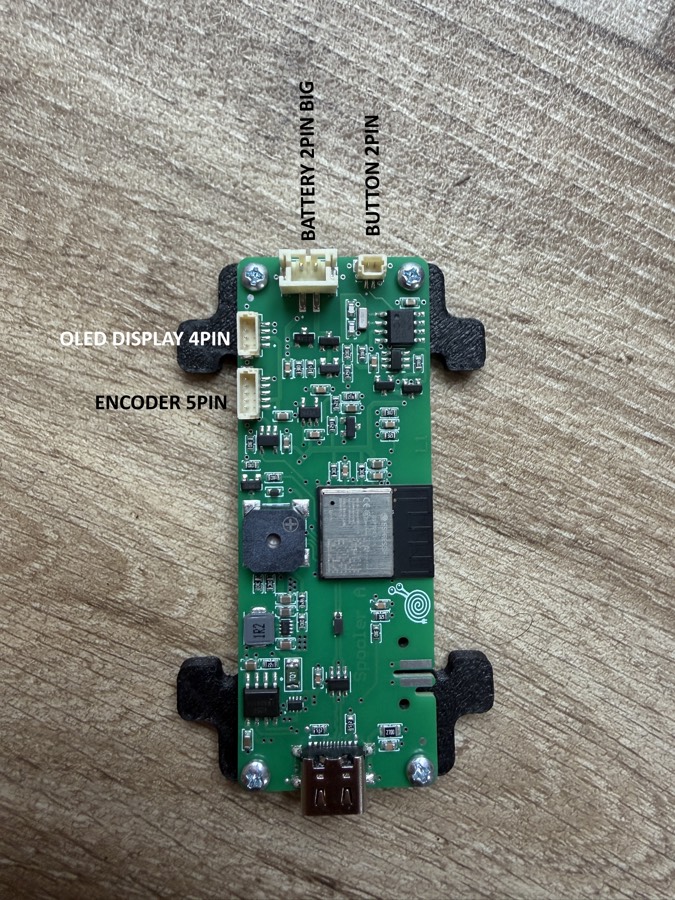

Řídicí deska s popsanými konektory
Deska v držáku BOARD_HOLDER: baterie, tlačítko, OLED, enkodér
KonektorPinůPřipojuje se
BATTERY2, velkýDržák baterie 18650 / 26650
BUTTON2Tlačítko v hlavě enkodéru
OLED DISPLAY4Displej 0,96"
ENCODER5Deska AS5600

Vedení kabelů na fotkách

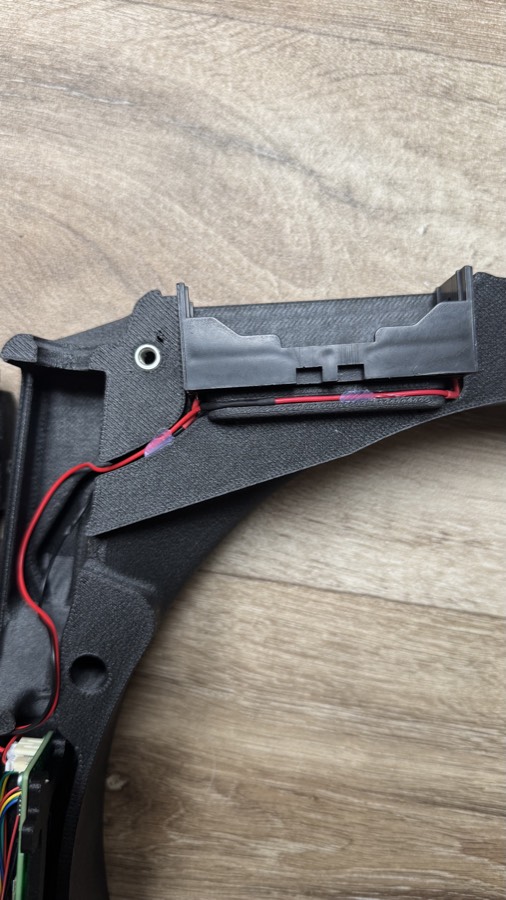

Držák baterie v rameni s vedením červeného a černého kabelu
Držák baterie, kabel vedený kanálem a fixovaný

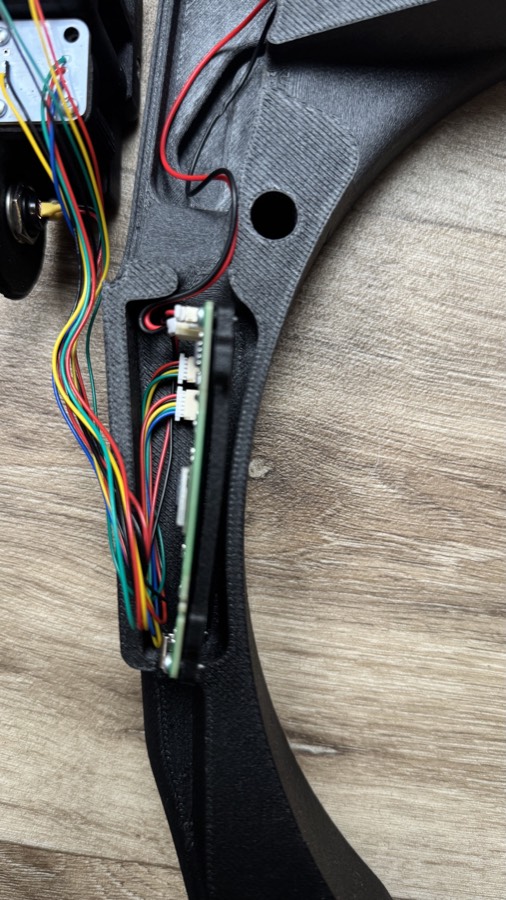

Deska v držáku s kabely
Deska v držáku, svazek kabelů do hlavy enkodéru

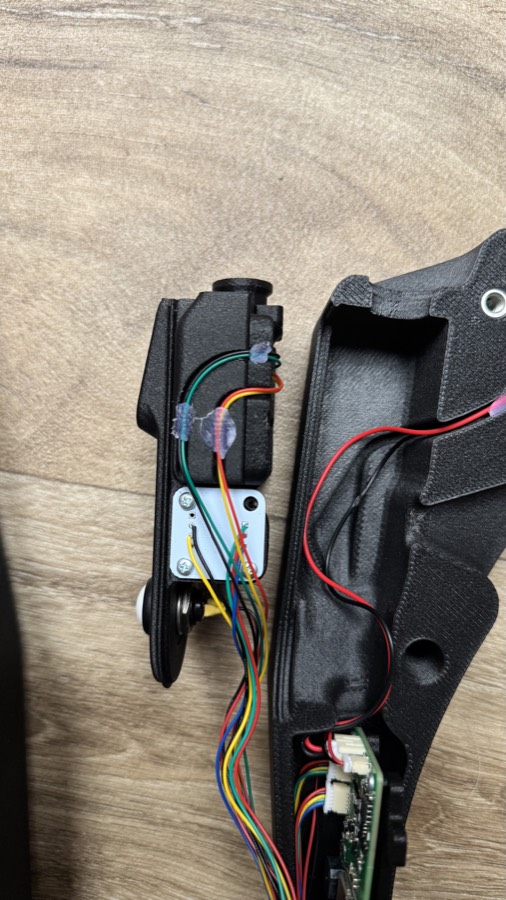

Hlava enkodéru s deskou AS5600
Zadní strana hlavy: AS5600, kabely přichycené

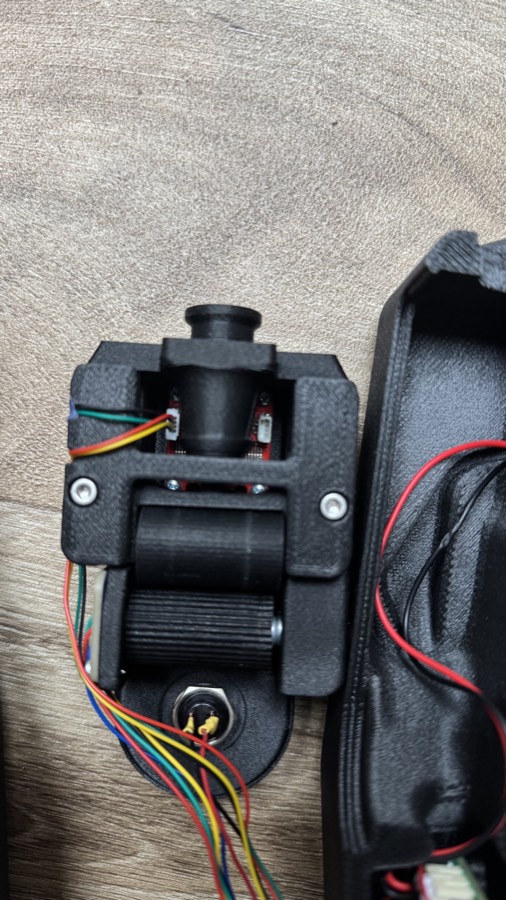

Hlava enkodéru z přední strany s přítlakem
Přední strana: pusher, kolečko a tlačítko

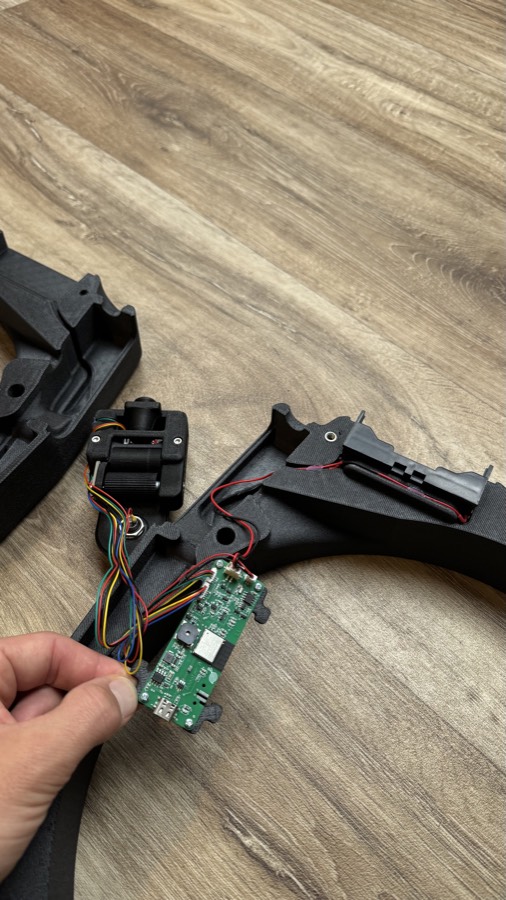

Celkový pohled na rozpracované sestavení
Celek před uzavřením ramen
  1. Zapojte baterii a vložte ji do držáku. Kabely uložte do kanálku a zafixujte (na fotkách malými kapkami lepidla nebo páskou).
  2. Zapojte displej, AS5600 a tlačítko do konektorů desky podle popisu výše.
  3. Svazek kabelů vyveďte z hlavy enkodéru do ramene s deskou a dejte mu rezervu pro otevírání.
  4. Před uzavřením ramen zkontrolujte, že kabely nejsou skřípnuté ve spoji.
Video se odemkne po koupi tohoto návodu.
Zapojení a vedení kabelů
