Krok 1Pevná strana

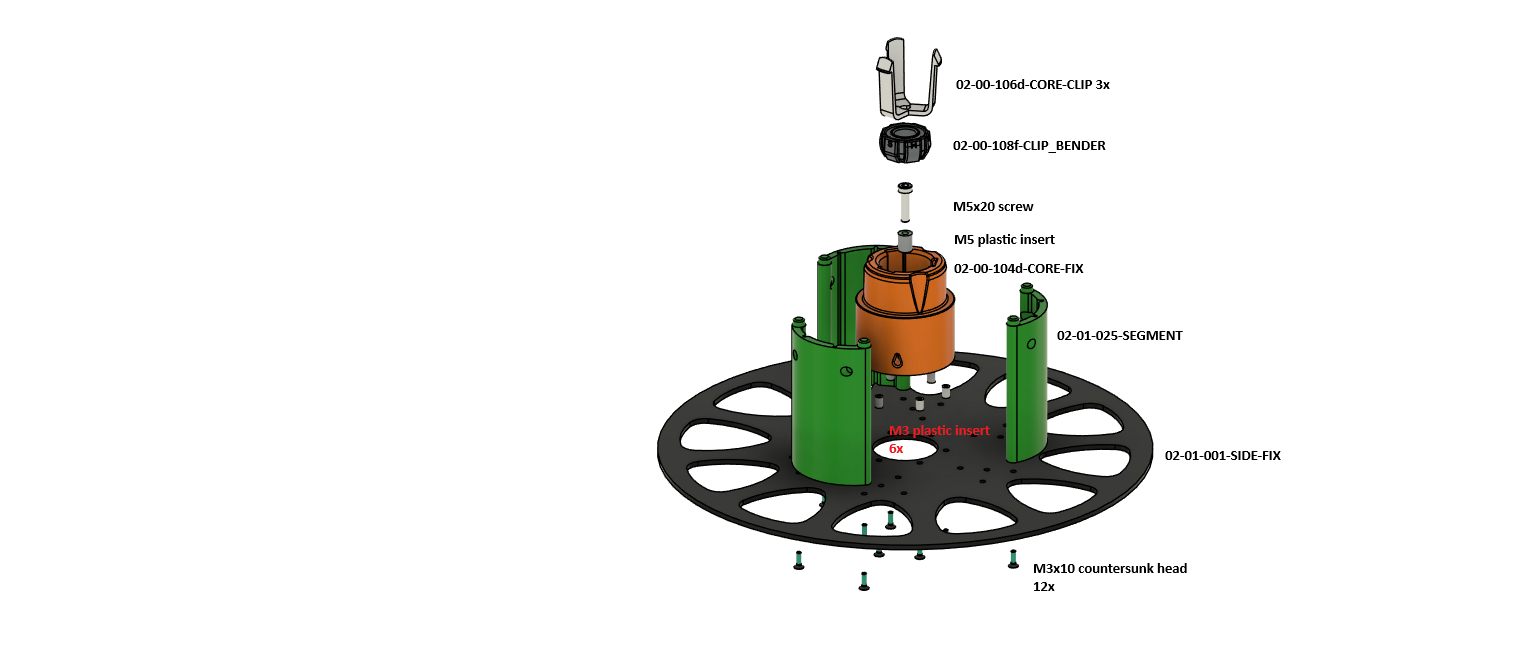

Výbuchový pohled pevné strany cívky
Pevná strana: bok, jádro, segmenty a spony

1. Zalisujte M3 vložky do jádra

Zalisujte M3 vložky do spodní strany jádra CORE-FIX. Na animaci jsou vidět tři z nich, celkem jich je šest (ve výkresu jsou označené červeně).

Vložky pod jádrem
Vložky pod jádrem (z animace sestavení)

2. Přišroubujte jádro k boku

Nasaďte jádro CORE-FIX do středu boku SIDE-FIX a přišroubujte ho zespodu šrouby M3x10 se zapuštěnou hlavou. Výkres ukazuje 12 šroubů pro celou pevnou stranu.

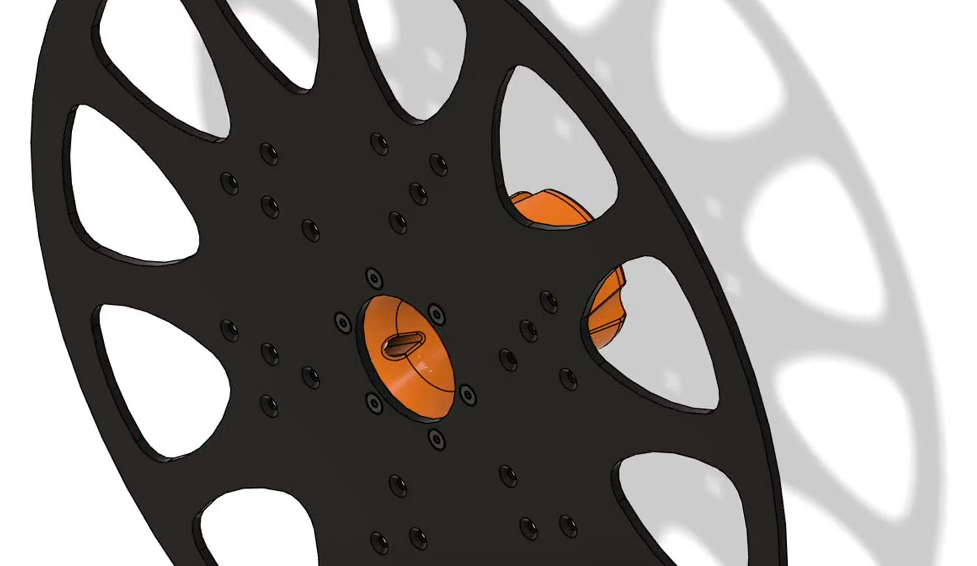

Jádro v boku, šrouby zespodu
Jádro v boku, šrouby zespodu (z animace sestavení)

3. Sestavte ohýbač spon

Do středu jádra vložte M5 vložku, nasaďte CLIP_BENDER a přišroubujte ho šroubem M5x20.

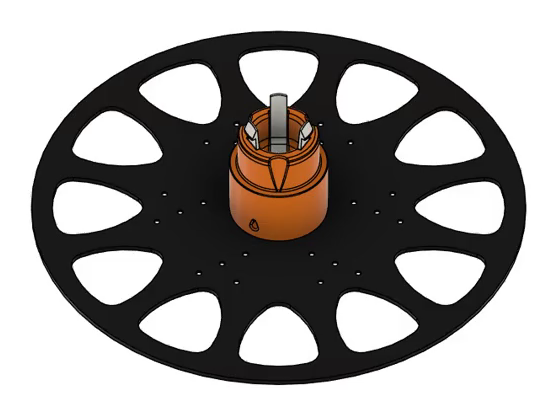

Ohýbač spon uprostřed jádra
Ohýbač spon uprostřed jádra (z animace sestavení)

4. Nasaďte segmenty

Nasaďte tři SEGMENT kolem jádra (ve výkresu zeleně).

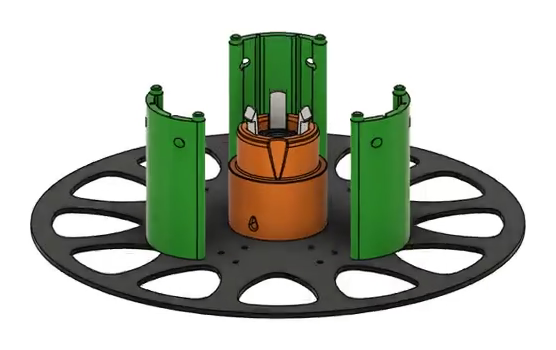

Tři segmenty kolem jádra
Tři segmenty kolem jádra (z animace sestavení)

5. Zasuňte spony

Zasuňte tři CORE-CLIP. Pevná strana je hotová.

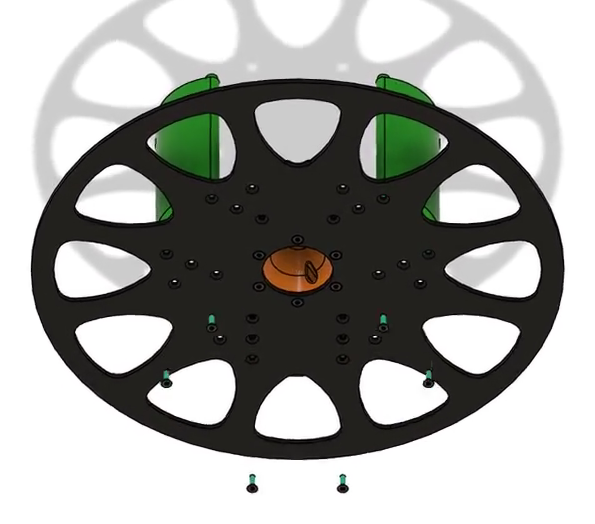

Hotová pevná strana
Hotová pevná strana (z animace sestavení)
