Návod k sestavení

Spooler Lite

Mechanický odvíječ bez displeje a elektroniky: tělo, rolny a prostrkávací hlava.

  • Tělo, rolny a prostrkávací hlava
  • 3D modely STL a podklady k návodu
  • Návod krok za krokem, kusovník a videa

🔒 Návod k sestavení (PDF)🔒 Všechny soubory (ZIP)

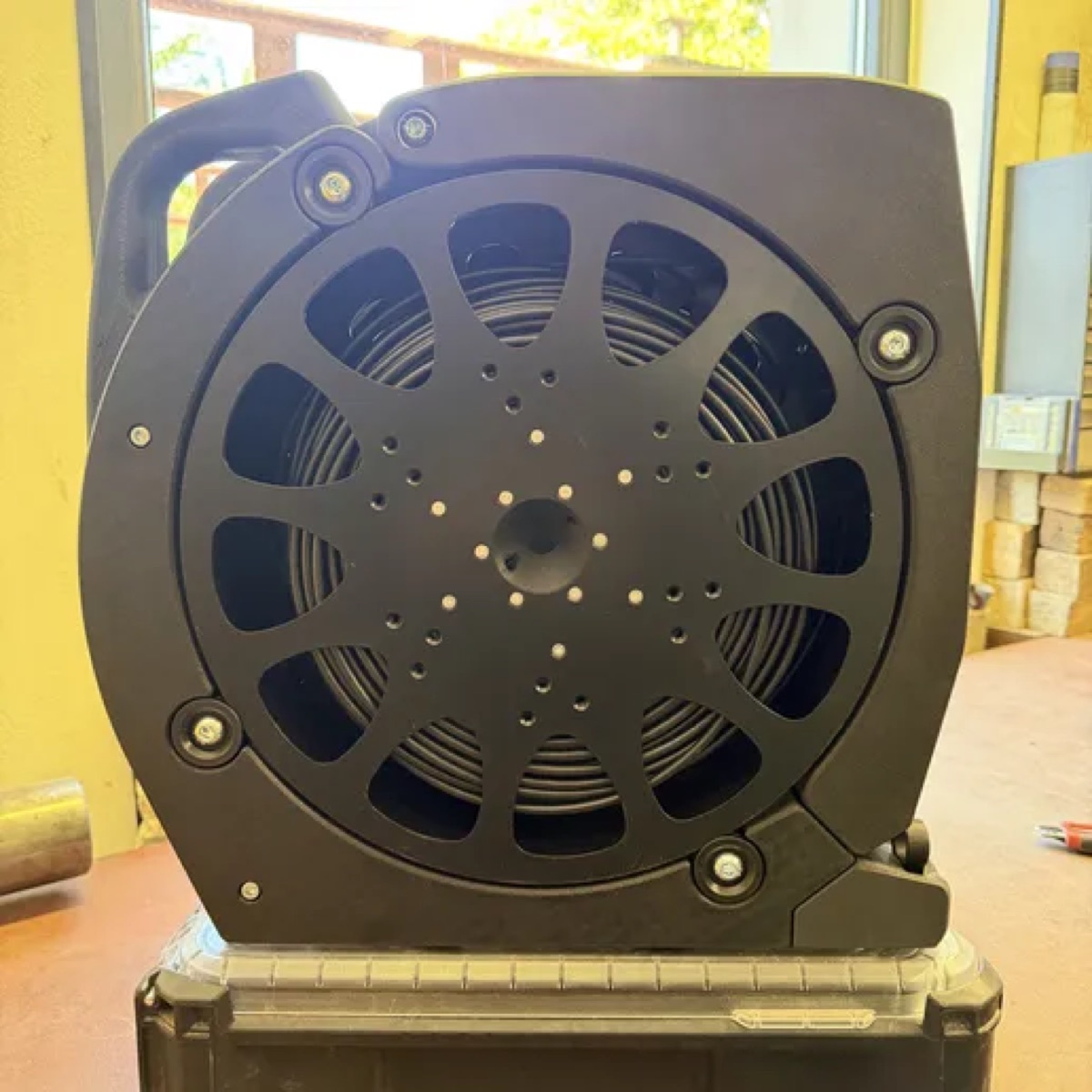

Hotový Spooler Lite
Hotový Spooler Lite

Odemkněte soubory a videa

Návod si můžete číst zdarma. Soubory ke stažení (STL, DXF, STEP, PDF, ZIP) a videa ze sestavení se odemknou po koupi tohoto návodu nebo balíku.

Základ

Návod Spooler Lite a cívka.

  • Návod a soubory ke Spooleru Lite
  • Cívka, tělo a prostrkávací hlava
  • Modely STL, boky cívky (DXF, STEP), videa ze sestavení

Obsahuje: Spooler Lite

Komplet

Balík všech návodů se slevou: Spooler Lite i Spooler Smart, a cívka. Co už máte, se odečte.

  • Vše ze Základu
  • Návod a soubory ke Spooleru Smart
  • Kompletní kusovník a zapojení elektroniky

Obsahuje: Spooler Lite + Spooler Smart

Ke stažení

  • Návod k sestavení (PDF)

    tisknutelný návod, všechny kapitoly

    Nemáte v návodech
  • Všechny soubory (ZIP)

    návod, 3D modely, podklady a videa

    Nemáte v návodech
  • 3D modely Spooler Lite (STL)

    12 dílů: tělo, rolny, prostrkávací hlava (díly cívky jsou v návodu na cívku)

    Nemáte v návodech

Kusovník

Kusovník platí pro společné díly (rolny, tělo). Hlava Spooleru Lite má jiné díly, jejich kusovník zatím není.

KsPoložkaKategoriePoznámka
4Šroub M4x10ŠroubyKlip 2, protikus 2
8Šroub M5x16, zapuštěná hlavaŠroubyDržáky Packout
2Šroub M5x20ŠroubyZákladny
3Šroub M5x50ŠroubySpojení ramen
8Šroub M8x20Šrouby4 osy, 2 šrouby na osu
16Podložky 8x12 a 8x16Šrouby8 + 8, každý konec 4 os
4Vložka M4VložkyKlip a protikus
9+Vložka M5Vložky
8Ložisko 608-2RSMechanika4 osy, 2 ložiska na osu
4Osa M8 hliník, 71 mmMechanikaRolna, soustruh
1Napínací uzávěr K2469 + protikus K2468MechanikaKipp

Co koupit a kde

NávodSpooler Lite

Spooler měří a odměřuje kabel a hodí se pro elektrikáře v terénu. Spooler Lite nemá displej ani snímač, kabel se jen odvíjí z cívky. Většinu dílů vytisknete, k tomu patří soustružené a laserem řezané díly, závitové vložky a nakupované součásti jako šrouby a podložky. Soustružené a laserem řezané díly koupíte na e-shopu.

Tady je přehled dílů, které potřebujete vyrobit. Vytištěné jsou téměř všechny, rolny a osa se soustruží. Pro menší tiskárny je model rozdělený rybinovými spoji a počítá s tiskovou plochou 256x256 mm. Tisknout můžete z ASA-CF nebo z materiálu značky Spectrum.

Díly cívky jsou v návodu na cívku.

Všechny modely STL (ZIP) (2.9 MB) · 🔒 po koupi návodu

Tělo

DílVýrobaPoznámka
02-01-030d-BASE-LEFT🔒 po koupi návodu3D tisk
02-01-031d-BASE-RIGHT🔒 po koupi návodu3D tisk
arm left🔒 po koupi návodu3D tisklevé rameno, Spooler Lite
arm right🔒 po koupi návodu3D tiskpravé rameno, Spooler Lite
02-01-035d-BASE-FRONT🔒 po koupi návodu3D tisk
02-01-040-Milwaukee_Packout🔒 po koupi návodu3D tiskdržák Packout
02-01-041-RYGL-L🔒 po koupi návodu3D tisk
02-01-061-CLIP_BASE-M4-assy🔒 po koupi návodu3D tiskklip

Hlava enkodéru

DílVýrobaPoznámka
02-00-205-ENCODER-base without electronic🔒 po koupi návodu3D tiskzákladna, kterou kabel prochází
Spring holder cap🔒 po koupi návodu3D tiskvíčko hlavy

Rolny

DílVýrobaPoznámka
02-01-020a-ROLL🔒 po koupi návodusoustruhnylon, nebo tisk
02-01-021-AXIS M8x15🔒 po koupi návodusoustruhosa, hliník

Závitové vložky

Většina spojů používá plastové závitové vložky (M3, M4, M5, M6). Vložte je před šroubováním dílů, vždy do dílu, který je uvedený ve výkresu u dané vložky. Počty jsou u každé sestavy v jejím návodu.

Potom sestavíte hlavu, rolny a tělo. Co koupit a kde je v poslední kapitole.

#

NávodPřed začátkem

Než začnete tisknout a skládat, přečtěte si tuto stránku. Ušetří vám to nejčastější omyly.

Materiál a tisk

  • Materiál: ASA-CF, nebo materiál značky Spectrum.
  • Tisková plocha: model počítá s plochou 256 x 256 mm. Větší díly jsou rozdělené rybinovými spoji, takže se vejdou i na menší tiskárny. Na desku 256 x 256 mm se bok nevejde celý, tiskne se po částech.
  • Závitové vložky: většina spojů používá plastové vložky (M3, M4, M5, M6). Vložte je před šroubováním dílů, vždy do dílu, který je uvedený ve výkresu u dané vložky.
  • Díly, které se netisknou: rolny a osa se soustruží, boky cívky se řežou laserem. Hotové koupíte na e-shopu.

Jak číst návod

  • Pořadí: kapitoly jdou v pořadí sestavení. Každý krok má nahoře seznam dílů a nakupovaných součástí, které v něm potřebujete.
  • Názvy dílů (například 02-01-020a-ROLL) jsou stejné v textu, v kusovníku a v názvech souborů STL. Podle nich díl vždy najdete.
  • Kusovník je na začátku návodu: co koupit a kolik kusů. U každého kroku jsou počty zopakované.

#

Krok 1Hlava Spooleru Lite

Spooler Lite nemá měřicí hlavu, ale jen jednoduchou prostrkávací hlavu. Kabel se z cívky protáhne otvorem v hlavě ven. Nic neměří, proto tu není displej, snímač AS5600, tlačítko, kolečko s magnetem ani žádný přítlak. Cívka (má vlastní návod), rolny a tělo jsou u obou verzí stejné, liší se základna hlavy.

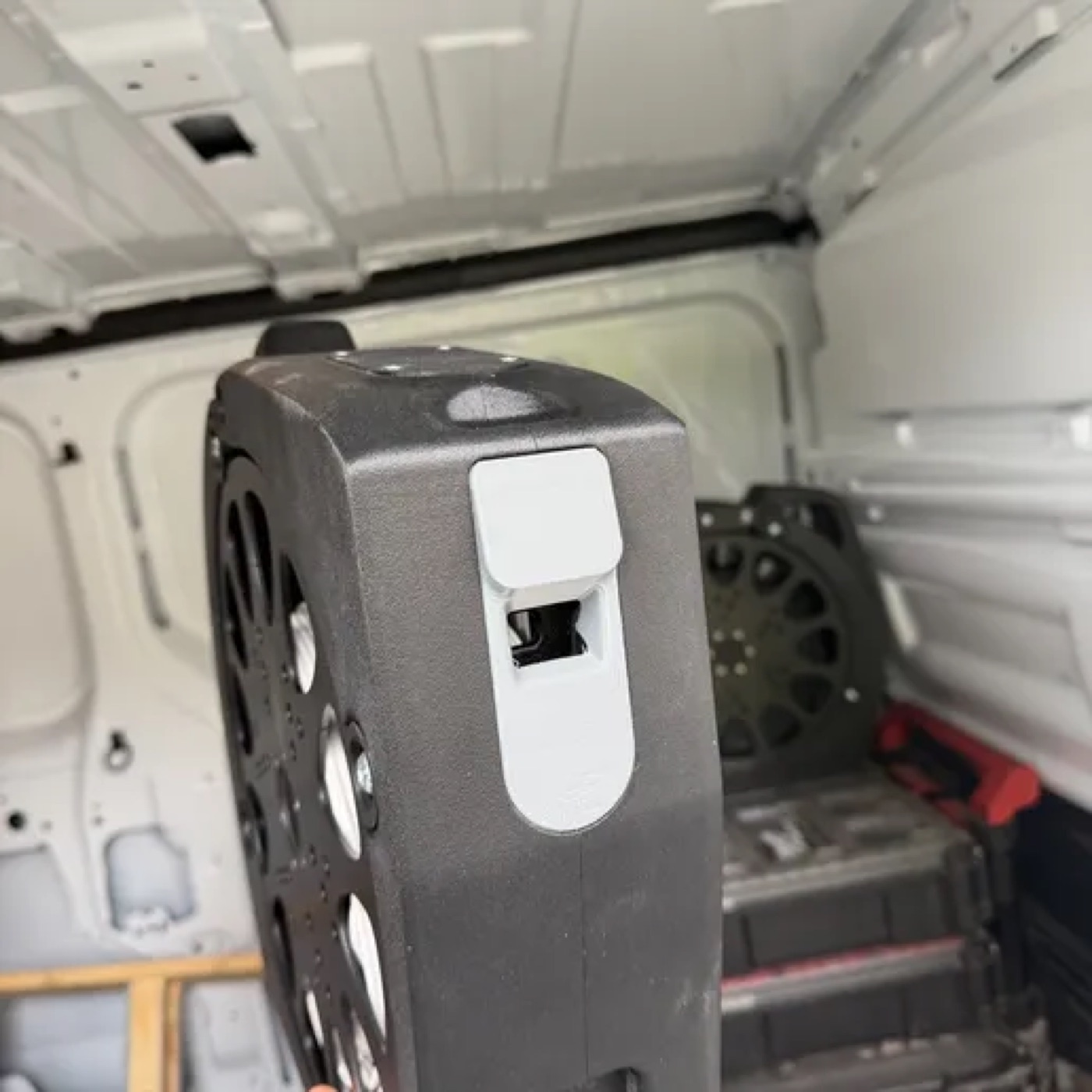

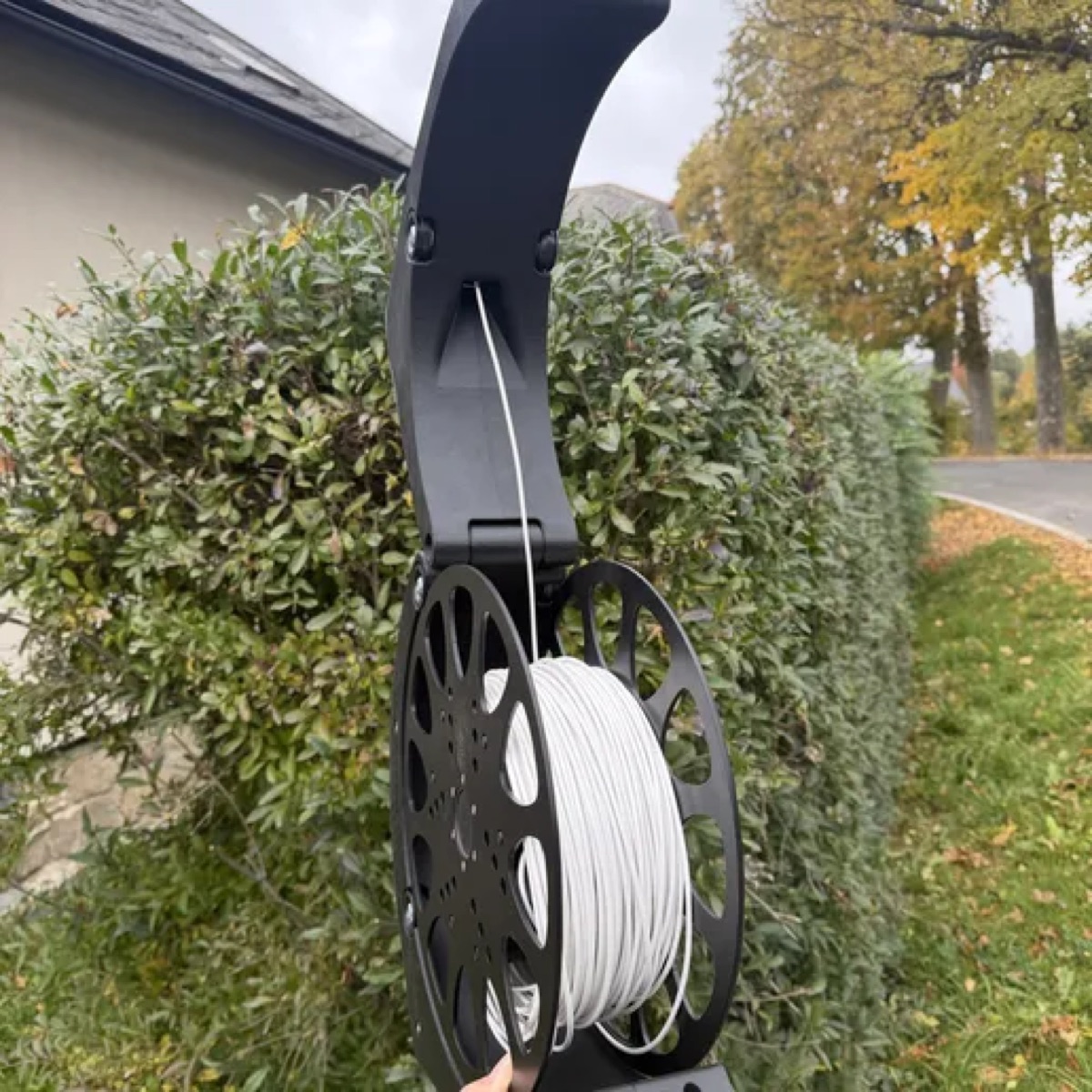

Kabel prochází hlavou ze Spooleru

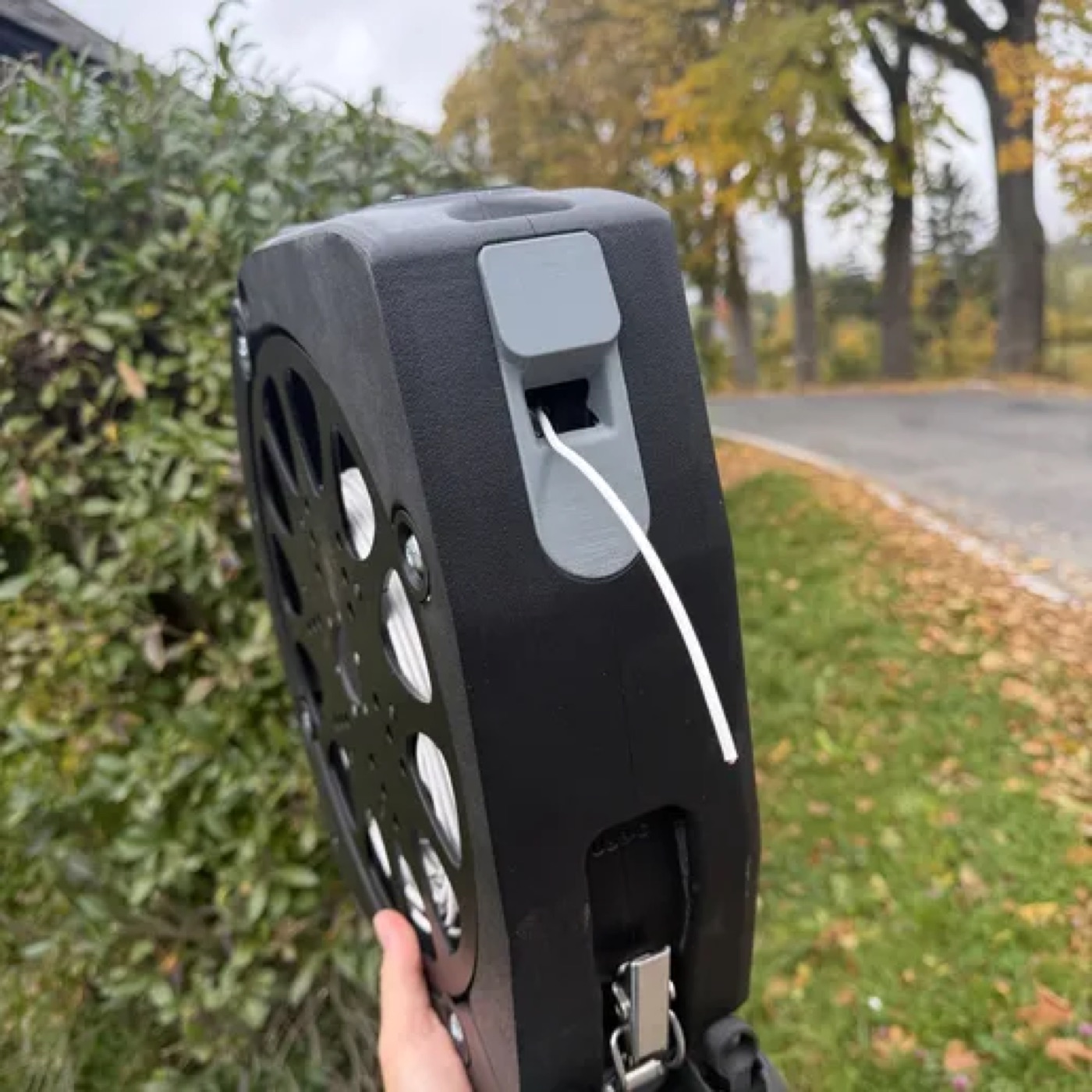

Kabel vychází z cívky otvorem v hlavě

Hlava se skládá ze dvou vytištěných dílů: základny a víčka. Víčko pravděpodobně zakrývá otvor v základně.

Díly, které jsou jiné

DílSložkaPoznámka
02-00-205-ENCODER-base without electronicEncoder baseZákladna hlavy, kterou kabel prochází. Bez místa pro displej a desku AS5600
Spring holder capEncoder baseVíčko, které pravděpodobně zakrývá otvor v základně

#

Krok 2Rolny

Rolny nesou cívku: bočnice cívky se do nich zasazují a cívka se na nich otáčí. Jsou stejné u obou verzí zařízení. V každém zařízení jich je osm. Jedna sestava se skládá z hliníkové osy, dvou ložisek 608 a dvou rolen, takže zařízení potřebuje čtyři sestavy, tedy čtyři osy. Osa je soustružená, dlouhá 71 mm, se závitem M8 v délce 15 mm na obou koncích.

Soustružené nebo koupené. Rolny můžete soustružit z nylonu, nebo je vytisknout. Hotovou mechanickou sadu (distanční sloupky a nylonové rolny) koupíte na našem e-shopu.

Co budete potřebovat

KsDílPoznámka
2 (celkem 8)02-01-020a-ROLLRolna. Soustruženo z nylonu, vytištěno, nebo z e-shopu
1 (celkem 4)02-01-021-AXIS M8x15Hliník, 71 mm, závit M8 x 15 na obou koncích
2 (celkem 8)Ložisko ZKL 608-2RS
2 (celkem 8)Podložka 8x12Podle výkresu na každé straně
2 (celkem 8)Podložka 8x16
2 (celkem 8)Šroub M8x20
Tabulka platí pro jednu sestavu. Zařízení má čtyři osy, tedy čtyři sestavy. Os je tedy 4 kusy, rolen, ložisek, podložek i šroubů po 8, protože patří ke každému konci osy.
Výbuchový pohled sestavy rolen
Sestava rolen: osa, podložky, ložiska a rolny

Sestavení

1. Nasaďte podložky a ložiska

Na každou stranu osy nasaďte podložku 8x12 a podložku 8x16, potom ložisko 608-2RS.

2. Nasaďte rolny

Na každé ložisko nasaďte rolnu ROLL. Rolna se musí na ložisku volně otáčet.

3. Zajistěte šrouby

Z obou stran sestavu zajistěte šroubem M8x20 do závitu na konci osy.

Video se odemkne po koupi tohoto návodu.Zobrazit nabídku →
Sestava rolen

Vložení do těla

Rolna v dílu těla
Umístění sestavy v rameni

4. Vložte sestavu do ramene

Vložte hotovou sestavu do ramene podle obrázku. Zkontrolujte, že se obě rolny volně točí.

#

Krok 3Tělo

Tělo tvoří dvě ramena se základnou, přední díl a držáky. Spooler Lite nemá držák baterie, desku ani zapojování, ramena se jen spojí.

1. Upevněte klip

Zalisujte dvě M4 vložky. Přiložte 02-01-061-CLIP_BASE-M4-assy a klip K2469 a přišroubujte je dvěma šrouby M4x10.

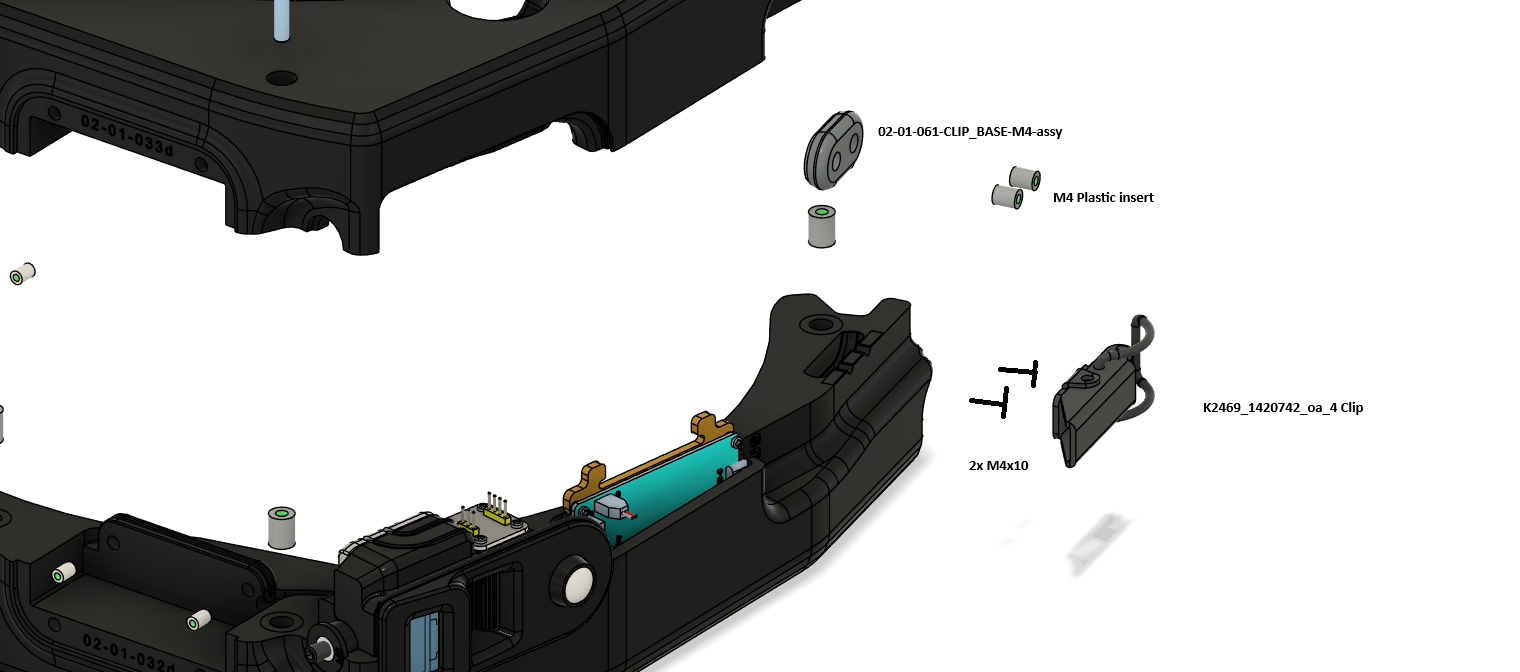

Výbuchový pohled upínacího klipu
Klip K2469 s podložkou CLIP_BASE

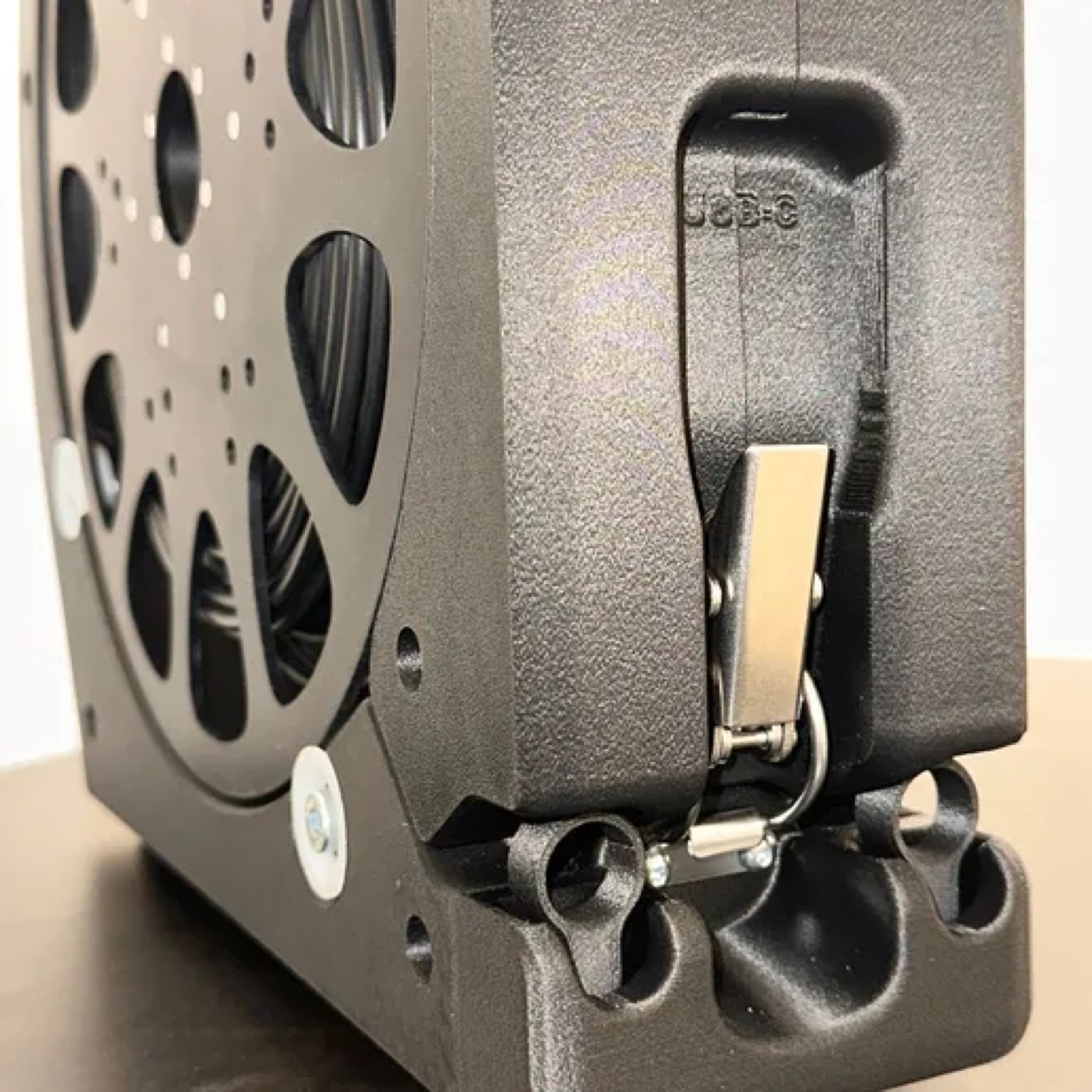

Hotový klip na těle
Hotový klip K2469 na těle

2. Spojte ramena

Zalisujte M5 vložky do ramen arm left a arm right. Přiložte ramena k sobě a stáhněte je třemi šrouby M5x50. Ramena mají stejné rozměry jako 02-01-032d-ARM-LEFT a 02-01-033d-ARM-RIGHT ze Spooleru Smart a liší se jen drobnostmi.

3. Nasaďte přední díl

Do 02-01-035d-BASE-FRONT zalisujte dvě M5 vložky pro 02-01-041-RYGL-L (2 ks) a dvě M4 vložky pro protikus uzávěru K2468. Protikus přišroubujte dvěma šrouby M4x10.

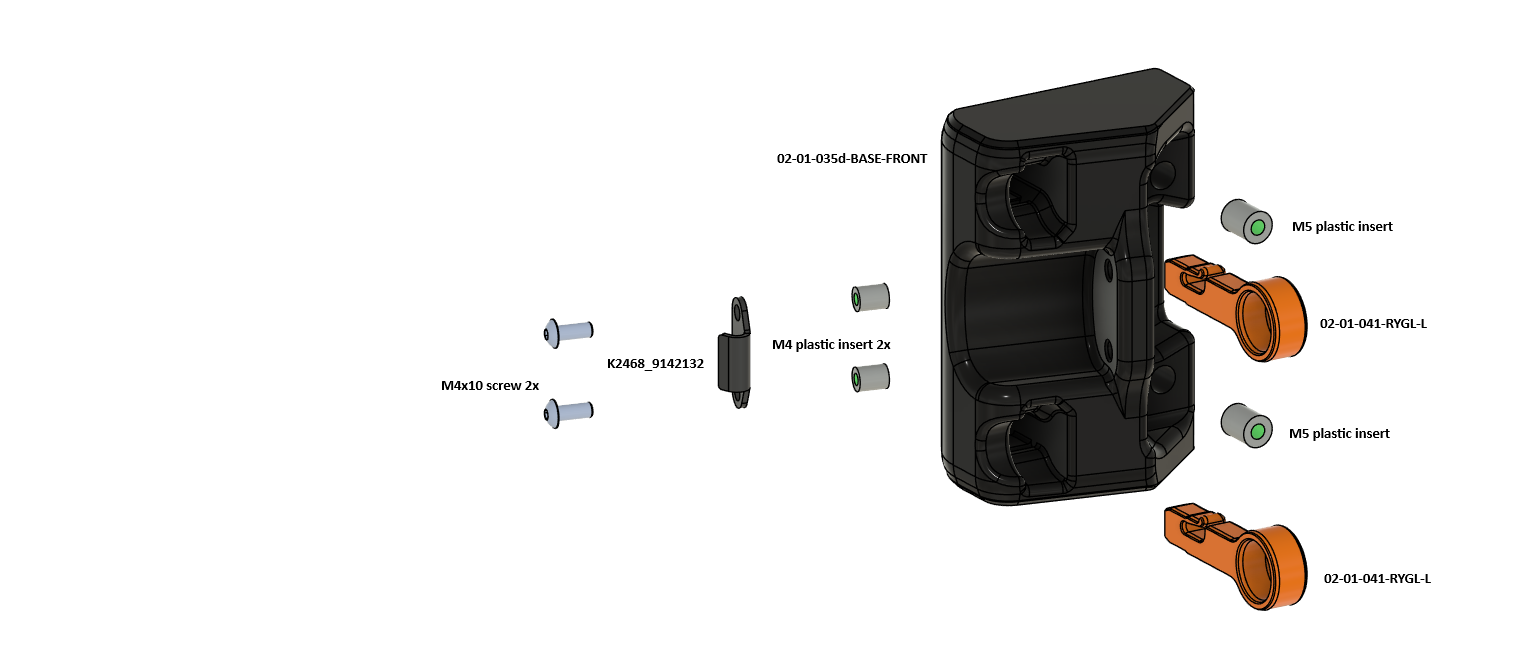

Výbuchový pohled předního dílu s rameny RYGL-L
Přední díl BASE-FRONT, 2x RYGL-L a protikus uzávěru K2468

4. Přišroubujte základny a držáky Packout

Zalisujte M5 vložky do základen 02-01-030d-BASE-LEFT a 02-01-031d-BASE-RIGHT. Každý držák 02-01-040-Milwaukee_Packout přišroubujte ke své základně čtyřmi šrouby M5x16 se zapuštěnou hlavou a základny spojte šrouby M5x20.

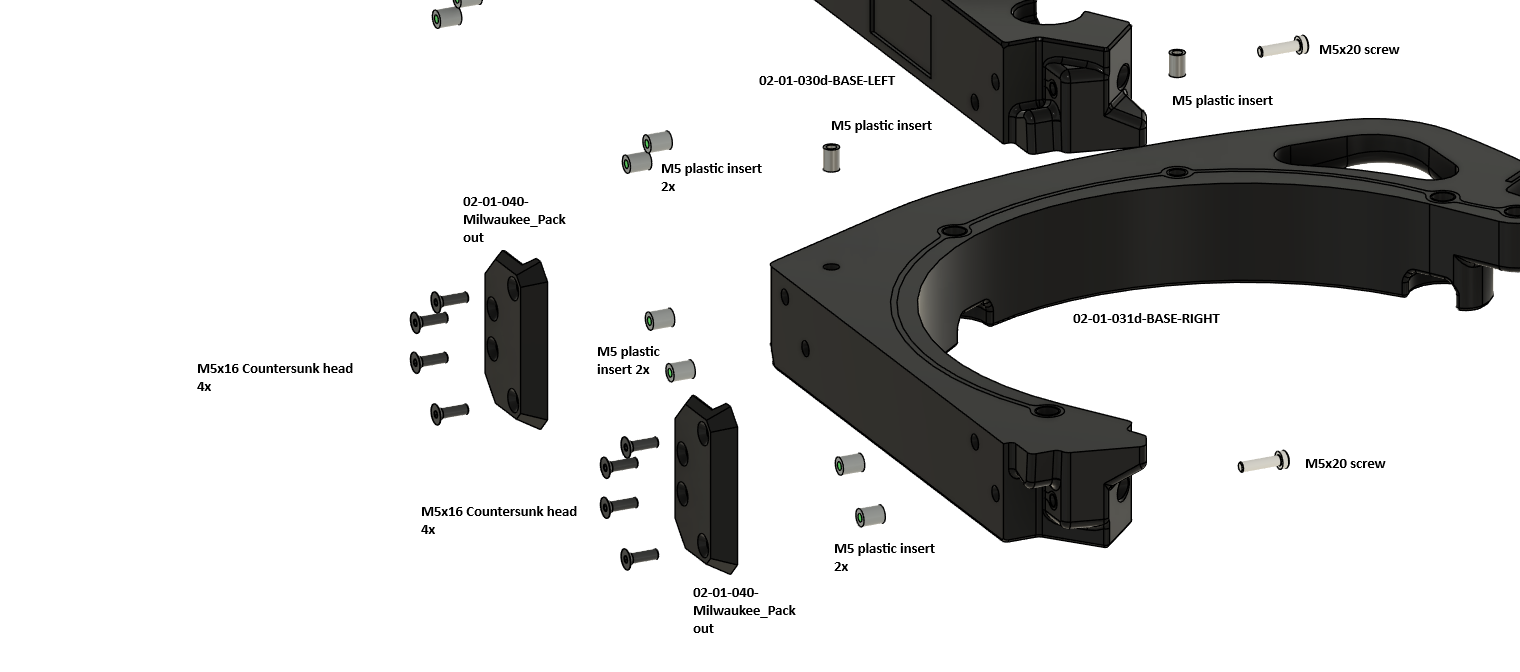

Výbuchový pohled základen a držáků Milwaukee Packout
Základny BASE-LEFT a BASE-RIGHT s držáky Packout

#

NákupCo koupit a kde

Soustružené díly (osy a rolny) a boky cívky koupíte v našem e-shopu. Co zbývá, jsou běžné spojovací díly a tyto součásti:

DílPoznámka
Napínací uzávěr K2469Ocel/nerez, kruhový třmen, do 900 N, skryté otvory. Rozteč děr 14 mm, otvory Ø 4,2 mm. Kipp
Protikus K2468 (9142132)Protihák pro uzávěr. Kipp
Ložisko 608-2RS (8x22x7)Například RS PRO 608-2RS, běžné je i ložisko pro skateboard
Závitové vložky M4 a M5Například McMaster-Carr nebo vložky CNC Kitchen u 3DJake. Délka vložky musí odpovídat hloubce otvoru (CNC Kitchen standard: M4 8,1 mm, M5 9,5 mm)
Šrouby M4, M5, M8 a podložky 8x12 a 8x16Počty jsou u jednotlivých kroků a v kusovníku

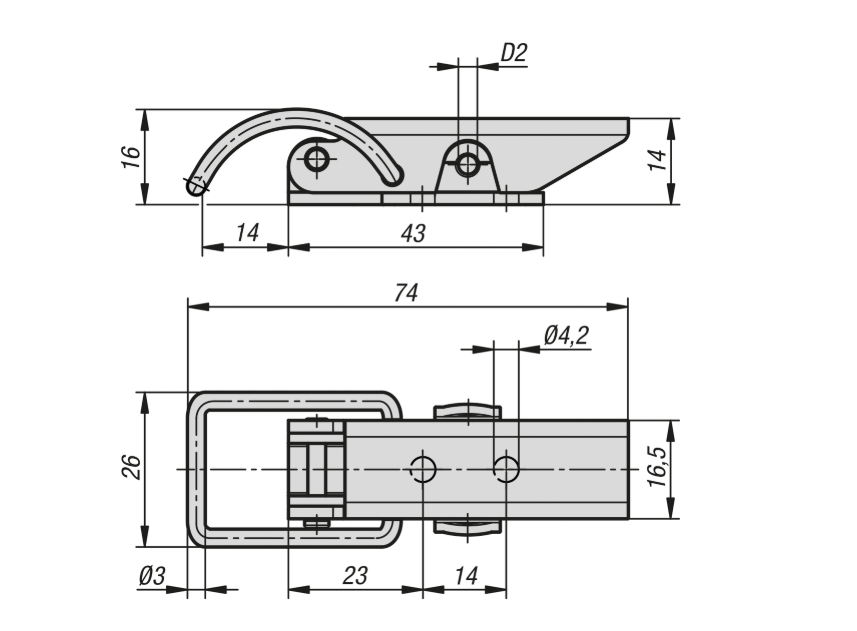

Výkres uzávěru s rozměry
Rozměry uzávěru K2469

#
